รายละเอียดสินค้า:
การชำระเงิน:
|
| หมุดของปลั๊กชาย OBD2: | ทองแดง โนเคิลหรือทองคํา | เทอร์มินัลของตัวเชื่อมต่อหญิง OBD2: | ทองแดง โนเคิลหรือทองคํา |
|---|---|---|---|
| การทดสอบ: | การทดสอบแบบเปิด สั้น และพลาด 100% | การทดสอบแรงดันไฟฟ้า: | DC300V 5M โอห์ม/10ms |
| เน้น: | sgw ผ่านเกตเวย์ความปลอดภัย fca sgw,สายพัด 12+8,jeep compass obd cable คาเบิ้ล |
||

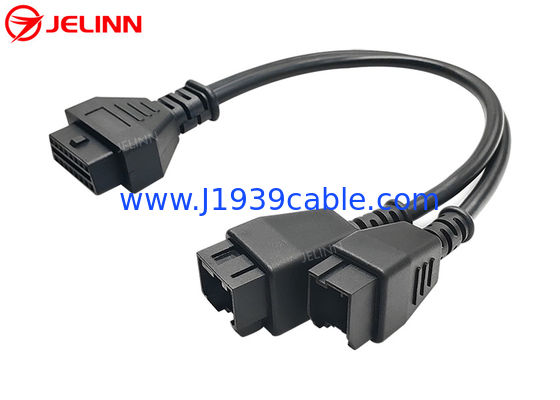

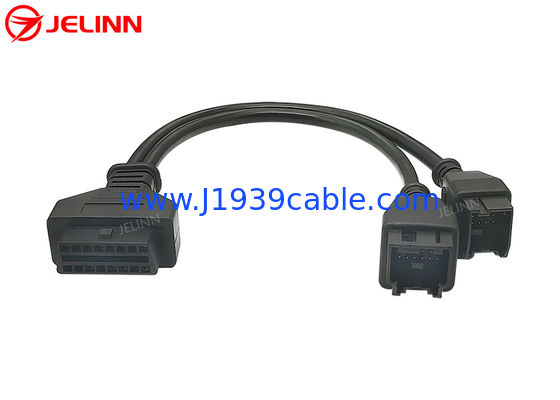

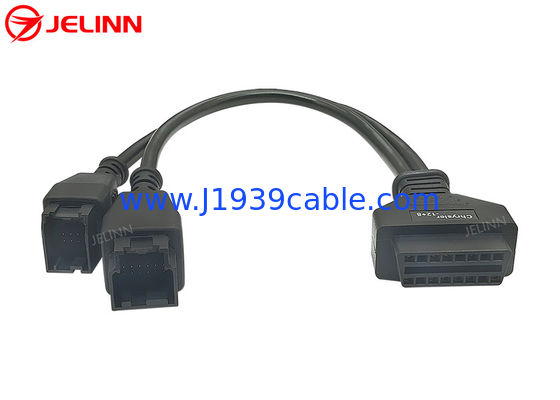

12 8pin Jeep Compass OBD คาเบลรถ 12+8 Pin Bypass Security Gateway SGW สายรัดสําหรับ Chrysler Jeep Dodge RAM FCA Alfa Fiat
รายละเอียด
| OBD2 ชุดเพศชาย | มาตรฐาน |
| ปิ้นของปั๊กเพศชาย OBD2 | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินแบบของเครื่อง OBD2 ชาย | ตรง |
| Hyundai และ Kia OBD2 เครื่องเชื่อมสตรี | ค่าเทียบเท่าของเดิม |
| เครื่องเชื่อม OBD2 หญิงทั่วไป | มาตรฐาน, ด้วยเทอร์มิเนล KET |
| ปลายของเครื่องเชื่อม OBD2 หญิง | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินของเครื่องเชื่อม OBD2 เพศหญิง | ตรง |
| วัสดุของชิ้นส่วนที่พับเกิน | PVC |
| รูปแบบของสาย | รอบ |
| สาย | 26AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม OBD2 ชายและหญิง | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและขาดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |
นี่คือสาย Y ที่มีปลาย 3 ของสปั๊กชาย OBD2 สาย Hyundai และ Kia OBD2 สายสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับ
เครื่องเชื่อม OBD2 OBDII J1962 หญิงทั่วไปมีปลาย KET ที่ทนทานคุณภาพที่เหมาะสมสําหรับสิ่งแวดล้อมการทดสอบหรือการวินิจฉัยที่อุปกรณ์ถูกเชื่อมและตัดต่อบ่อย.
ส่วนการฉีดพลาสติกที่พับเกินที่ปลายของตัวเชื่อม OBD2 16 ปิน OBDII เพศหญิงและเพศชาย ทําให้สายไฟออกตรง
เราสามารถทําแบบผสมแบบที่แตกต่างกัน สําหรับปลายของ OBD2 OBDII ตัวเชื่อมเพศหญิงและเพศชาย If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, เราสามารถและเรามีความสามารถที่จะทําให้ overmold ใหม่สําหรับคุณกับค่าธรรมเนียมที่เหมาะสม. นอกจากนี้, เรายังสามารถทําให้มันฟรี ตราบใดที่ปริมาณการสั่งซื้อคือ 5000 pcs หรือมากกว่า.
การมอบหมาย Pin หรือ Pin Out
การมอบหมาย pin หรือ pin out อาจเป็นแบบนี้
| OBD2 ชุดเพศชาย | Hyundai และ Kia OBD2 เครื่องเชื่อมสตรี | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ ปิน 4 และปิน 5 ของเครื่องเชื่อม OBD2 OBDII ชายและหญิงถูกเชื่อมต่อกันด้วยสายสั้น สายสีดําในสายหลักถูกเชื่อมต่อกับปิน 4 หรือปิน 5มี 9 ปินเชื่อมต่อ, แต่มีสาย 8 ของ 26AWG ในเคเบิลจาก OBD2 ชายพัสดุเครื่องเชื่อมต่อ OBD2 หญิงทั่วไปดังนั้นมีสาย 16 ของ 26AWG ในเคเบิลจาก OBD2 ชายปั๊กสําหรับ Hyundai และ Kia OBD2 ผู้หญิงเชื่อม.
การมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้
| OBD2 ชุดเพศชาย | Hyundai และ Kia OBD2 เครื่องเชื่อมสตรี | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ ทั้งหมด 16 ปินของเครื่องเชื่อม OBD2 ตัวชายและตัวหญิง มีสายไฟ ดังนั้นมีสายไฟ 16 สายไฟ 26AWG ในสายไฟทั้งสองสาย
การมอบหมาย Pin หรือ Pin Out ก็สามารถปรับเปลี่ยนได้ตามความต้องการของคุณเราแนะนําเราเพียงแค่เชื่อมปินที่จําเป็นที่คุณต้องการและราคาสามารถต่ํากว่าเพราะวัสดุและค่าแรงงานที่ต่ํากว่า.
การใช้งาน
สาย Y นี้ใช้ในการเชื่อมต่อเครื่องโทรทัศน์ อุปกรณ์ IoV เครื่องจัดการยานพาหนะ เครื่องติดตาม GPS OBD2 เครื่องมือโปรแกรม OBD2 CAN เครื่องมือการปรับ ECU หรือเครื่องมือการปรับประสิทธิภาพรถยนต์ ไปยังพอร์ตตรวจสอบ OBD2 16 ปินของรถยนต์
สายเคเบิล OBD2 OBDII Y นี้สามารถย้ายท่าเรือหรือเชื่อมต่ออุปกรณ์โทรทัศน์หรือ IoV หลายตัว Take the original Hyundai and Kia OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Hyundai and Kia OBD2 female diagnostic port.ติดตั้ง Hyundai และ Kia OBD2 ผู้หญิงตัวแทนเชื่อมต่อกับ baffle ที่ปลายหนึ่งของ Y จุดปลายกลับไปที่ตําแหน่งเดิมของ OBD2 ผู้หญิงการวินิจฉัยท่าทางในรถจากนั้นคุณสามารถเชื่อมต่ออุปกรณ์เทเลมติกส์หรือ IoV ไปยังส่วนประกอบ OBD2 ผู้หญิงทั่วไปที่ปลายอื่นของปลาย Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureหากคุณปล่อยให้ Hyundai และ Kia OBD2 ตัวเชื่อมตัวหญิงสํารองที่ว่าง และจากนั้นซ่อนอุปกรณ์โทรเลขหรือ IoV ที่เชื่อมต่อกับตัวเชื่อมตัว OBD2 ตัวเชื่อมตัวหญิงทั่วไปแล้วไม่มีใครจะรู้ว่าคุณได้ติดตั้งอุปกรณ์เหล่านี้โดยไม่เปิดแพเนล.
สายนี้ยังสามารถใช้ในการเชื่อมต่ออุปกรณ์ตรวจสอบ OBD2 หรือสแกนเนอร์หรือเครื่องอ่านรหัสผิดพลาด(พร้อมกับโปรแกรมที่เหมาะสม)
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา OBD2 OBDII, J1939 หรือ J1708 สายเคเบิล, adapters หรือสายเชื่อมในเว็บไซต์ของเรา,แอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีภาพ, กรุณาแนบมันในคําสอบถาม) เรายังสามารถปรับแต่งสาย OBD2 OBDII, J1939 หรือ J1708 ใด ๆ, ตัวปรับเปลี่ยนหรือเครื่องเชื่อมสําหรับคุณ
