รายละเอียดสินค้า:
การชำระเงิน:
|
| หมุดของปลั๊กชาย OBD2: | ทองแดง โนเคิลหรือทองคํา | เทอร์มินัลของตัวเชื่อมต่อหญิง OBD2: | ทองแดง โนเคิลหรือทองคํา |
|---|---|---|---|
| การทดสอบ: | การทดสอบแบบเปิด สั้น และพลาด 100% | ลวด: | 26AWG, ทองแดงบริสุทธิ์ |
| มากเกินไปของปลั๊กชาย OBD2: | มุมขวา 90 องศา | วัสดุของส่วนที่เกินล้น: | PVC |
| เน้น: | ตัวแยกสัญญาณ OBD,สายเคเบิลตัวแยก OBDII,ตัวแยกสัญญาณ J1962 Y |
||

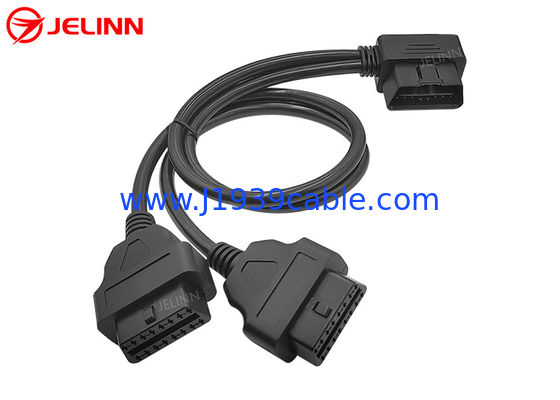

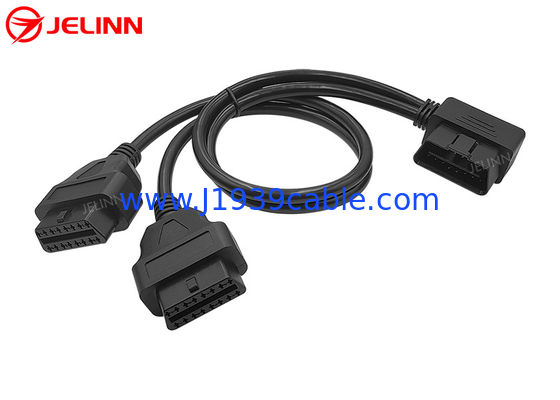

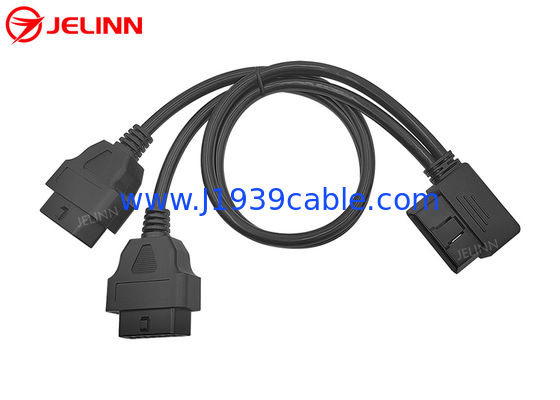

OBD2 OBDII 16 Pin Right Angle Male to Dual Female Round Split Y Cable สายขวามุมเพศชายไปสู่สายขวามุมเพศหญิง
รายละเอียด
| OBD2 ชุดเพศชาย | มาตรฐาน |
| ปิ้นของปั๊กเพศชาย OBD2 | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินแบบของเครื่อง OBD2 ชาย | มุมขวา 90 องศา |
| เครื่องเชื่อม OBD2 เพศหญิง | มาตรฐาน |
| ปลายของเครื่องเชื่อม OBD2 หญิง | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินของเครื่องเชื่อม OBD2 เพศหญิง | ตรง |
| วัสดุของชิ้นส่วนที่พับเกิน | PVC |
| รูปแบบของสาย | รอบ |
| สาย | 26AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม OBD2 ชายและหญิง | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและขาดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |
นี่คือสาย Y ที่มีปลาย 3 ด้านของพล็อกชาย OBD2 และพล็อกหญิง OBD2
เครื่องเชื่อม OBD2 OBDII เพศหญิงมีปลายทางที่มีคุณภาพทนทานที่เหมาะสมกว่าสําหรับสิ่งแวดล้อมการทดสอบหรือการวินิจฉัยที่อุปกรณ์ (เชื่อมต่อกับเครื่องเชื่อม OBD2 เพศหญิง) ถูกเชื่อมและตัดต่อบ่อย ๆ.
ส่วนฉีดพลาสติกที่พับเกินที่ปลายของเครื่องเชื่อม OBD2 16 ปิน OBDII หญิง ทําให้สายไฟออกตรง
การมอบหมาย Pin หรือ Pin Out
การมอบหมาย pin หรือ pin out อาจเป็นแบบนี้
| OBD2 ชุดเพศชาย | ตัวเชื่อม OBD2 หญิง 1 | ตัวเชื่อม OBD2 หญิง 2 |
| 2 | 2 | 2 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 10 | 10 | 10 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ สายสีดําในเคเบิลกลมทั้งสองสายเชื่อมต่อกับปิน 5 มีปิน 8 สาย ดังนั้นมีสาย 26AWG 8 สายในเคเบิลกลมทั้งสองสาย
การมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้
| OBD2 ชุดเพศชาย | ตัวเชื่อม OBD2 หญิง 1 | ตัวเชื่อม OBD2 หญิง 2 |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของ Pin Out นี้ ทั้งหมด 16 Pin ของ OBD2 OBD ผู้ชายและผู้หญิงเชื่อมต่อมีสาย ดังนั้นมี 16 สายของ 26AWG ในทั้งสองสายกลม
การใช้งาน
สาย Y นี้ใช้ในการเชื่อมต่อเครื่องมือโทรศึกษา, เครื่องมือ M2M, เครื่องมือ IoV (Internet of Vehicles), เครื่องมือบริหารรถยนต์, เครื่องติดตาม GPS OBD2 หรือเครื่องมือการปรับประสิทธิภาพรถยนต์
มีเพียงจุดตรวจสอบ OBD2 เพศเดียวในแต่ละรถยนต์ หากคุณต้องการเชื่อมต่ออุปกรณ์โทรทัศน์หรือ IoV สองกับจุดตรวจสอบ OBD2 เพศในรถยนต์นี้ OBD2 OBDII เพศชายไปยังคู่หญิง splitter สาย Y สามารถช่วยทําเช่นนี้. คาเบล Y นี้แยกจุดตรวจสอบ OBD2 เพศเดิม ใส่สปั๊ก OBD2 เพศของสายแยก Y นี้ในจุดตรวจสอบ OBD2 เพศในยานตรวจสอบว่าอุปกรณ์เทเลมาติกหรือ IoV สามารถเข้ากันได้กับความกระชับของรถ (12V หรือ 24V)มันสําคัญ! ปิดเครื่อง แล้วเชื่อมสองอุปกรณ์เทเลมาติกหรือ IoV กับสองตัวเชื่อม OBD2 ตามลําดับ
สายนี้ยังสามารถใช้ในการเชื่อมต่ออุปกรณ์ตรวจสอบ OBD2 หรือสแกนเนอร์หรือเครื่องอ่านรหัสผิดพลาด.
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา OBD2 OBDII, 9-Pin J1939 หรือ 6-Pin J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมในเว็บไซต์ของเราสายไฟ 9 ปิน J1939 หรือ 6 ปิน J1708, แอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีภาพ, กรุณาแนบมันในการสอบถาม) เรายังสามารถปรับแต่งใด ๆ OBD2 OBDII, 9-Pin J1939 หรือ 6-Pin J1708 คาเบล, ตัวปรับหรือเครื่องเชื่อมสําหรับคุณ
