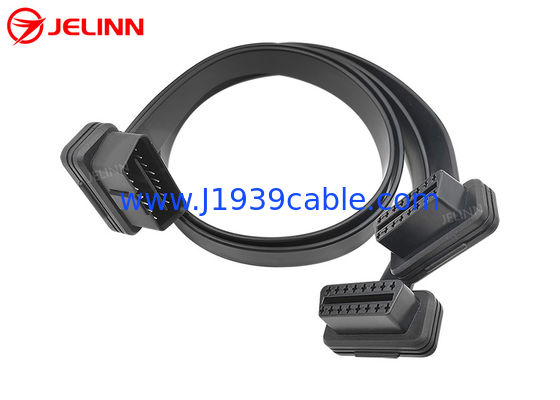

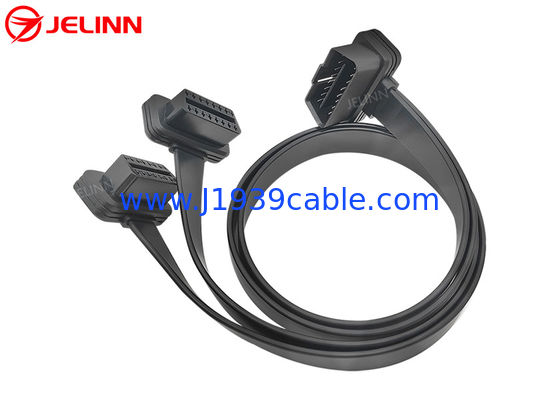

OBD2 OBDII J1962 มุมขวาชาย 24V ถึงสายเคเบิล Y แบนคู่หญิง

OBD2 OBDII J1962 มุมขวาชาย 24V ถึงสายเคเบิล Y แบนคู่หญิง

OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
OBD2 OBDII J1962 Right Angle Male 24V to Dual Female Flat Y Cable
video play

ภาพใหญ่ :  OBD2 OBDII J1962 มุมขวาชาย 24V ถึงสายเคเบิล Y แบนคู่หญิง ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: OEM
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: OBD2 OBDII
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 100 ชิ้น
ราคา: Please email us for prices
รายละเอียดการบรรจุ: ถุง PE แล้วกล่อง
เวลาการส่งมอบ: 3-30 วันทำการ
เงื่อนไขการชำระเงิน: T / T, Payoneer, Western Union, PayPal, L / C
สามารถในการผลิต: 50,000 ชิ้นต่อเดือน
รายละเอียดสินค้า
หมุดของปลั๊กชาย OBD2: ทองแดง โนเคิลหรือทองคํา เทอร์มินัลของตัวเชื่อมต่อหญิง OBD2: ทองแดง โนเคิลหรือทองคํา
การทดสอบ: การทดสอบแบบเปิด สั้น และพลาด 100% ลวด: 26AWG, ทองแดงบริสุทธิ์
เน้น:

สาย OBD2 Y

,

สาย J1962 Y

,

สายแบนตัวแยก OBDII

OBD2 OBDII J1962 ขวามุมชาย 24V ไปยังลูกเคเบิล Y แบบราบคู่หญิง


รายละเอียด



OBD2 ชุดเพศชาย มาตรฐาน 12V / 24V
ปิ้นของปั๊กเพศชาย OBD2 ทองแดง โนเคิลหรือทองคํา
การปรับปรุงแบบเกินแบบของเครื่อง OBD2 ชาย การออกแบบเบาๆ มุมขวา 90 องศา
เครื่องเชื่อม OBD2 เพศหญิง มาตรฐาน
ปลายของเครื่องเชื่อม OBD2 หญิง ทองแดง โนเคิลหรือทองคํา
การปรับปรุงแบบเกินของเครื่องเชื่อม OBD2 เพศหญิง การออกแบบเบาๆ มุมขวา 90 องศา
วัสดุของชิ้นส่วนที่พับเกิน PVC
รูปแบบของสาย แบน, นุ่ม
สาย 26AWG ทองแดงบริสุทธิ์
วัสดุของเครื่องเชื่อม OBD2 ชายและหญิง PA66
การมอบหมาย Pin หรือ Pin Out ปรับแต่ง
ความยาวของสาย ปรับแต่ง
ความต้านทานต่อการสัมผัส ขนาด 3 โอมสูงสุด
ความต้านทานต่อการปิด 5M โอม นาที
อุณหภูมิการทํางาน -25°C ~ +85°C
การทดสอบ การทดสอบเปิด, สั้นและขาดสาย 100%
ความดันการทดสอบ DC300V 5M ohm/10ms
การรับประกัน 1 ปี


นี่คือสาย Y ที่มีปลาย 3 ด้านของพล็อกชาย OBD2 และพล็อกหญิง OBD2



มีช่องว่างบนเบฟล์ตรงกลางของสปั๊กเพศชาย OBD2 OBDII สปั๊กเพศชาย OBD2 แบบนี้สามารถเชื่อมต่อกับสปั๊กเพศหญิง OBD2 ของรถ 24V/12V ได้

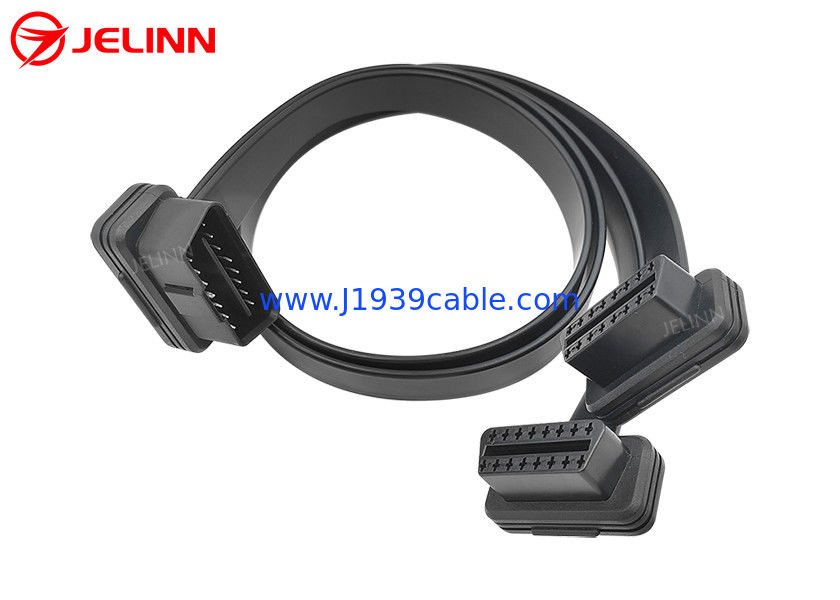

OBD2 OBDII J1962 มุมขวาชาย 24V ถึงสายเคเบิล Y แบนคู่หญิง 0



เราสามารถทําแบบผสมแบบที่แตกต่างกัน สําหรับปลายของ OBD2 OBDII ตัวเชื่อมเพศหญิงและเพศชาย If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, เราสามารถและเรามีความสามารถที่จะทําให้ overmold ใหม่สําหรับคุณกับค่าธรรมเนียมที่เหมาะสม. นอกจากนี้, เรายังสามารถทําให้มันฟรี ตราบใดที่ปริมาณการสั่งซื้อคือ 5000 pcs หรือมากกว่า.

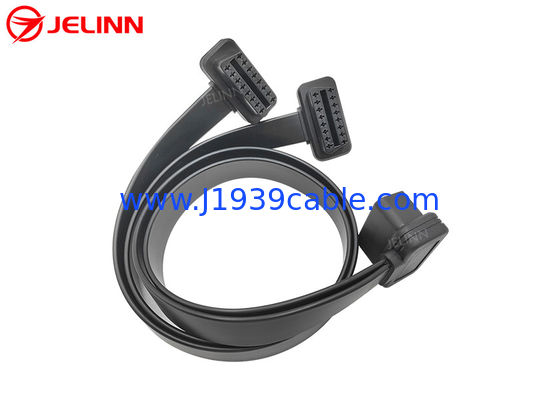

OBD2 OBDII J1962 มุมขวาชาย 24V ถึงสายเคเบิล Y แบนคู่หญิง 1




การมอบหมาย Pin หรือ Pin Out

การมอบหมาย pin หรือ pin out อาจเป็นแบบนี้



OBD2 ชุดเพศชาย ตัวเชื่อม OBD2 หญิง 1 ตัวเชื่อม OBD2 หญิง 2
2 2 2
4+5 4+5 4+5
6 6 6
7 7 7
10 10 10
14 14 14
15 15 15
16 16 16


ในส่วนของปินออกนี้ ปิน 4 และปิน 5 ของเครื่องเชื่อม OBD2 OBDII ชายและหญิงเชื่อมต่อกันด้วยสายสั้น สายสีดําในสายหลักทั้งสองสายเชื่อมต่อกับปิน 4 หรือปิน 5มี 9 ปินเชื่อมต่อแต่มีสาย 26AWG 8 สายในสายหลักทั้งสองสาย

การมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้



OBD2 ชุดเพศชาย ตัวเชื่อม OBD2 หญิง 1 ตัวเชื่อม OBD2 หญิง 2
1 1 1
2 2 2
3 3 3
4 4 4
5 5 5
6 6 6
7 7 7
8 8 8
9 9 9
10 10 10
11 11 11
12 12 12
13 13 13
14 14 14
15 15 15
16 16 16


ในส่วนของ Pin Out นี้ ทั้งหมด 16 Pin ของ OBD2 OBD ผู้ชายและผู้หญิงเชื่อมต่อมีสาย ดังนั้นมี 16 สายของ 26AWG ในสายหลักทั้งสองสาย

การมอบหมาย Pin หรือ Pin Out ก็สามารถปรับเปลี่ยนได้ตามความต้องการของคุณเราแนะนําเราเพียงแค่เชื่อมปินที่จําเป็นที่คุณต้องการและราคาสามารถต่ํากว่าเพราะวัสดุและค่าแรงงานที่ต่ํากว่า.


การใช้งาน

สาย Y นี้ใช้ในการเชื่อมต่อเครื่องโทรทัศน์ อุปกรณ์ IoV เครื่องจัดการยานพาหนะ เครื่องติดตาม GPS OBD2 เครื่องมือโปรแกรม OBD2 CAN เครื่องมือการปรับ ECU หรือเครื่องมือการปรับประสิทธิภาพรถยนต์ ไปยังพอร์ตตรวจสอบ OBD2 16 ปินของรถยนต์



มีเพียงจุดตรวจสอบ OBD2 เพศเดียวในแต่ละรถยนต์ หากคุณต้องการเชื่อมต่ออุปกรณ์โทรทัศน์หรือ IoV สองกับจุดตรวจสอบ OBD2 เพศในรถยนต์นี้ OBD2 OBDII เพศชายไปยังคู่หญิง splitter สาย Y สามารถช่วยทําเช่นนี้. คาเบล Y นี้แยกจุดตรวจสอบ OBD2 เพศเดิม ใส่สปั๊ก OBD2 เพศของสายแยก Y นี้ในจุดตรวจสอบ OBD2 เพศในยานตรวจสอบว่าอุปกรณ์เทเลมาติกหรือ IoV สามารถเข้ากันได้กับความกระชับของรถ (12V หรือ 24V)มันสําคัญ!



ในบางรถยนต์ ประตูวินิจฉัย OBD2 OBDII หญิงถูกปิดด้วยฝาหากคุณต้องการเชื่อมต่อและติดตั้งบางอุปกรณ์ OBD2 เทเลมติกหรือ IoV ที่ OBD2 OBDII สายพานตรวจสอบหญิงในรถเหล่านี้, สายนี้สมบูรณ์แบบสําหรับการใช้งานนี้. ส่วนฉีดพลาสติก overmolded ที่ปลายของ 16-pin OBD2 OBDII ผู้หญิงและผู้ชายเชื่อมทําให้สายออกในมุมขวา 90 องศา.overmold มีการออกแบบบางและสายไฟคือราบและบางคุณสมบัติเหล่านี้ทําให้มันง่ายที่จะเชื่อมต่อและติดตั้งชนิดของอุปกรณ์ทางโทรทัศน์ OBD2 หรืออุปกรณ์ IoV กับจุดตรวจสอบ OBD2 OBDII หญิงในรถเหล่านี้เรายังสามารถสร้าง overmold ที่ทําให้ความหนาทั้งหมดของ OBD2 ชายพล็อก (เรามี OBD2 ชายพล็อกบางมาก, หนาที่สุดและมาตรฐาน OBD2 ชายปลั๊กในโลก) หลังจาก overmolding เพียง 19 มิลลิเมตรปั๊ม OBD2 เพศชายนี้ 19 มม หลังจาก overmolding สามารถใส่ใน OBD2 OBDII เพศหญิงทางตรวจสอบที่ครอบคลุมโดยฝาในรถยนต์ส่วนใหญ่รวมถึง Volkswagen Caddy.

สายนี้ยังสามารถใช้ในการเชื่อมต่ออุปกรณ์ตรวจสอบ OBD2 หรือสแกนเนอร์หรือเครื่องอ่านรหัสผิดพลาด(พร้อมกับโปรแกรมที่เหมาะสม)


การส่งข้อสอบ

หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา OBD2 OBDII, 9-Pin J1939 หรือ 6-Pin J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมในเว็บไซต์ของเราสายไฟ 9 ปิน J1939 หรือ 6 ปิน J1708, แอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีภาพ, กรุณาแนบมันในการสอบถาม) เรายังสามารถปรับแต่งใด ๆ OBD2 OBDII, 9-Pin J1939 หรือ 6-Pin J1708 คาเบล, ตัวปรับหรือเครื่องเชื่อมสําหรับคุณ
