รายละเอียดสินค้า:
การชำระเงิน:
|
| หมุดของปลั๊กชาย OBD2: | ทองแดง โนเคิลหรือทองคํา | เทอร์มินัลของตัวเชื่อมต่อหญิง OBD2: | ทองแดง โนเคิลหรือทองคํา |
|---|---|---|---|
| ตัวเชื่อมต่อหญิง Renault OBD2: | เทียบเท่ากับต้นฉบับ | ตัวเชื่อมต่อหญิง OBD2 ทั่วไป: | มาตรฐานพร้อมขั้ว KET |
| การทดสอบ: | การทดสอบแบบเปิด สั้น และพลาด 100% | การทดสอบแรงดันไฟฟ้า: | DC300V 5M โอห์ม/10ms |
| เน้น: | สายแยก OBD2,สาย OBD Y,สายเรโนลต์ J1962 Y |
||

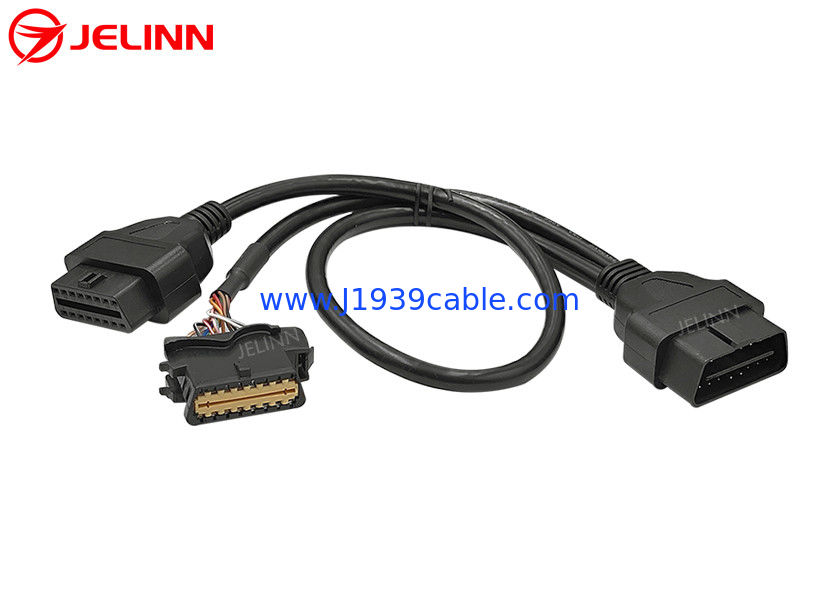

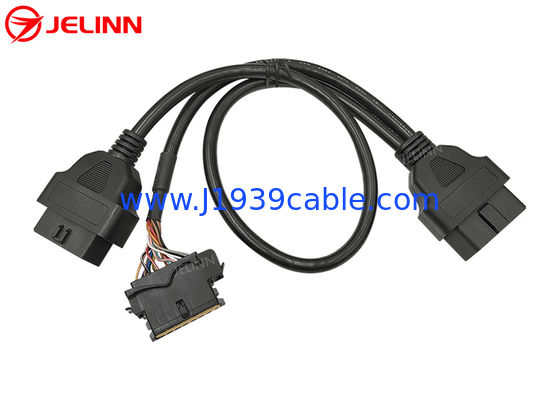

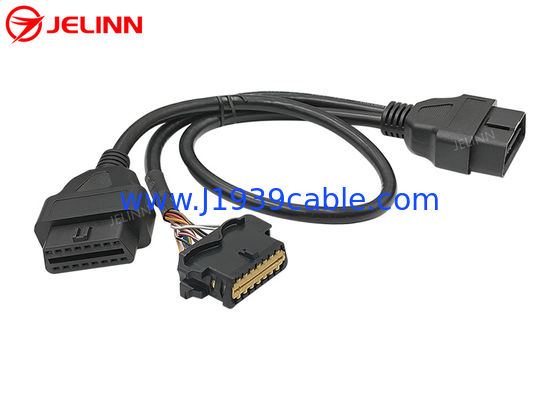

OBD2 OBDII ชายไปยัง Renault OBD2 หญิงและ OBD2 หญิง Splitter Y Cable
รายละเอียด
| OBD2 ชุดเพศชาย | มาตรฐาน 12V/24V |
| ปิ้นของปั๊กเพศชาย OBD2 | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินแบบของเครื่อง OBD2 ชาย | ตรง |
| เครื่องเชื่อมเพศหญิง Renault OBD2 | ค่าเทียบเท่าของเดิม |
| เครื่องเชื่อม OBD2 หญิงทั่วไป | มาตรฐาน, ด้วยเทอร์มิเนล KET |
| ปลายของเครื่องเชื่อม OBD2 หญิง | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินของเครื่องเชื่อม OBD2 เพศหญิง | ตรง |
| วัสดุของชิ้นส่วนที่พับเกิน | PVC |
| รูปแบบของสาย | รอบ |
| สาย | 26AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม OBD2 ชายและหญิง | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและขาดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |
นี่คือสาย Y ที่มีปลาย 3 ของสปัคเพศชาย OBD2 สายเชื่อมเพศหญิง Renault OBD2 และสายเชื่อมเพศหญิง OBD2
เครื่องเชื่อม OBD2 OBDII J1962 หญิงทั่วไปมีปลาย KET ที่ทนทานคุณภาพที่เหมาะสมสําหรับสิ่งแวดล้อมการทดสอบหรือการวินิจฉัยที่อุปกรณ์ถูกเชื่อมและตัดต่อบ่อย.
การมอบหมาย Pin หรือ Pin Out
การมอบหมาย pin หรือ pin out อาจเป็นแบบนี้
| OBD2 ชุดเพศชาย | เครื่องเชื่อมเพศหญิง Renault OBD2 | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
มี 8 ปินเชื่อมต่อ ดังนั้นมี 8 สายของ 26AWG ในสายกลมจาก OBD2 ชายพล็อกไปยังเครื่องเชื่อม OBD2 ชายทั้งหมด 16 ปินของ OBD2 ชายพล็อกไปยังเครื่องเชื่อม Renault ชายดังนั้นมีสาย 16 ของ 26AWG ในเคเบิลจาก OBD2 ชายปั๊กสําหรับ Renault OBD2 ผู้หญิงเชื่อม.
การมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้
| OBD2 ชุดเพศชาย | เครื่องเชื่อมเพศหญิง Renault OBD2 | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ ทั้งหมด 16 ปินของตัวเชื่อม OBD2 OBD เพศชายและเพศหญิง มีสาย ดังนั้นมีสาย 16 สายของ 26AWG ในสายกลมทั้งสองสาย
การใช้งาน
สาย Y นี้ใช้ในการเชื่อมต่อเทเลม่าติกส์, เครื่องติดตาม GPS OBD2, เครื่องมือโปรแกรม OBD2 CAN, เครื่องมือการปรับ ECU หรือ เครื่องมือการปรับประสิทธิภาพของรถยนต์
สายเคเบิล OBD2 OBDII Y นี้สามารถย้ายท่าเรือหรือเชื่อมต่ออุปกรณ์โทรทัศน์หรือ IoV หลายตัว Take the original Renault OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Renault OBD2 female diagnostic port.ติดตั้ง Renault OBD2 แทนตัวสอดเพศหญิงที่ปลายหนึ่งของ Y จุดปลายกลับไปที่ตําแหน่งเดิมของ OBD2 ตัวสอดเพศหญิงในรถยนต์จากนั้นคุณสามารถเชื่อมต่ออุปกรณ์เทเลมติกส์หรือ IoV ไปยังส่วนประกอบ OBD2 ผู้หญิงทั่วไปที่ปลายอื่นของปลาย Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.
