รายละเอียดสินค้า:
การชำระเงิน:
|
| หมุดของปลั๊กชาย OBD2: | ทองแดง โนเคิลหรือทองคํา | เทอร์มินัลของตัวเชื่อมต่อหญิง OBD2: | ทองแดง โนเคิลหรือทองคํา |
|---|---|---|---|
| ขั้วต่อหญิง Chevrolet OBD2: | เทียบเท่ากับต้นฉบับ | ตัวเชื่อมต่อหญิง OBD2 ทั่วไป: | มาตรฐานพร้อมขั้ว KET |
| การทดสอบ: | การทดสอบแบบเปิด สั้น และพลาด 100% | วัสดุของส่วนที่เกินล้น: | PVC |
| เน้น: | สายOBD Y,สายเชฟโรเลตOBD2 Y,สายเชฟโรเลตJ1962 Y |
||
OBD OBDII Male to Chevrolet OBD2 Female and OBD2 Female Splitter Y Cable สายไฟฟ้าขนส่งออนไลน์
รายละเอียด
| OBD2 ชุดเพศชาย | มาตรฐาน 12V/24V |
| ปิ้นของปั๊กเพศชาย OBD2 | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินแบบของเครื่อง OBD2 ชาย | ตรง |
| เชฟโรเล็ต OBD2 female connector | ค่าเทียบเท่าของเดิม |
| เครื่องเชื่อม OBD2 หญิงทั่วไป | มาตรฐาน, ด้วยเทอร์มิเนล KET |
| ปลายของเครื่องเชื่อม OBD2 หญิง | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินของเครื่องเชื่อม OBD2 เพศหญิง | ตรง |
| วัสดุของชิ้นส่วนที่พับเกิน | PVC |
| รูปแบบของสาย | รอบ |
| สาย | 26AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม OBD2 ชายและหญิง | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและขาดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |

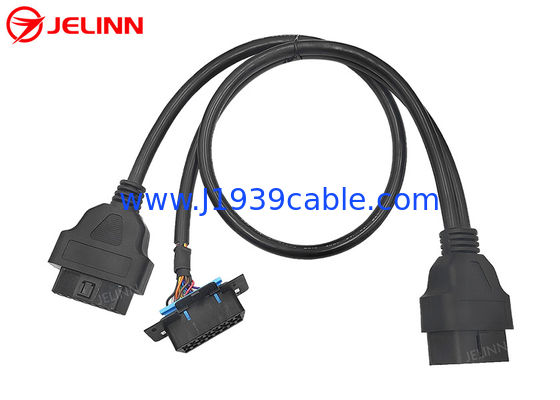

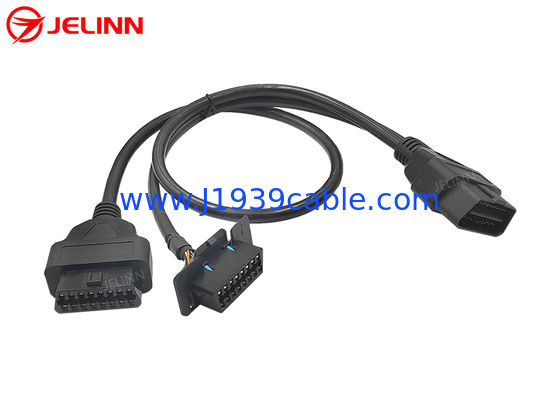

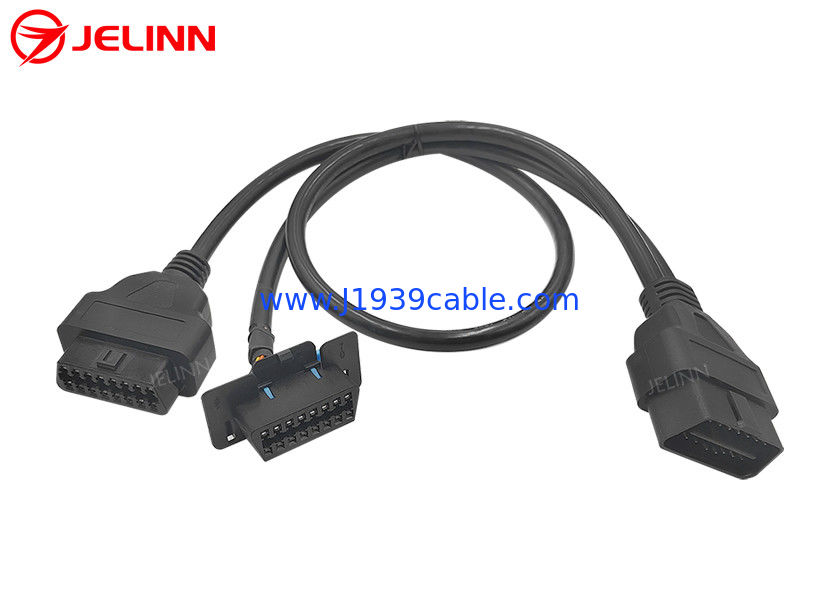

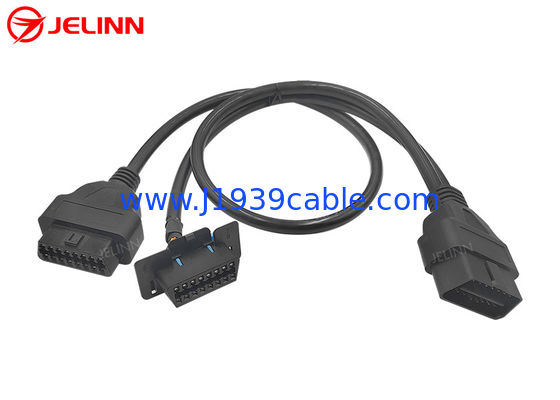

นี่คือสาย Y ที่มี 3 จุดของพล๊อก OBD2 เพศชาย เครื่องเชื่อมเพศหญิง Chevrolet OBD2 และเครื่องเชื่อมเพศหญิง OBD2
เครื่องเชื่อม OBD2 OBDII J1962 หญิงทั่วไปมีปลาย KET ที่ทนทานคุณภาพที่เหมาะสมสําหรับสิ่งแวดล้อมการทดสอบหรือการวินิจฉัยที่อุปกรณ์ถูกเชื่อมและตัดต่อบ่อย.
ส่วนการฉีดพลาสติกที่พับเกินที่ปลายของตัวเชื่อม OBD2 16 ปิน OBDII เพศหญิงและเพศชาย ทําให้สายไฟออกตรง
การมอบหมาย Pin หรือ Pin Out
การมอบหมาย pin หรือ pin out อาจเป็นแบบนี้
| OBD2 ชุดเพศชาย | เชฟโรเล็ต OBD2 female connector | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ สายสีดําในสายกลมทั้งสองถูกเชื่อมต่อกับปิน 4 ของของ OBD2 OBDII ชายและหญิงดังนั้นมี 8 สายของ 26AWG ในสายกลมจาก OBD2 ชายพล็อกไปยัง OBD2 สายสอดสตรีทั่วไปทั้งหมด 16 ปินของ OBD2 เพศชายพลัค to Chevrolet เพศหญิงเชื่อมต่อมีสาย, ดังนั้นมี 16 สายของ 26AWG ในสายจาก OBD2 เพศชายพลัค to Chevrolet OBD2 เพศหญิงเชื่อมต่อ.
การมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้
| OBD2 ชุดเพศชาย | เชฟโรเล็ต OBD2 female connector | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของ Pin Out นี้ ทั้งหมด 16 Pin ของ OBD2 OBD ผู้ชายและผู้หญิงเชื่อมต่อมีสาย ดังนั้นมี 16 สายของ 26AWG ในทั้งสองสายกลม
The pin assignment or pin out can also be customized according to your needs. การมอบหมาย Pin หรือ Pin Out ก็สามารถปรับแต่งได้ตามความต้องการของคุณ
การใช้งาน
สาย Y นี้ใช้ในการเชื่อมต่อtelematics, IoV (Internet of Vehicles) devices, fleet management devices, OBD2 GPS trackers, ECU tuning tools or car performance tuning tools to vehicles' OBD2 female diagnostic ports หน่วยงานการตรวจสอบการทํางานของรถยนต์
สายเคเบิล OBD2 OBDII Y นี้สามารถย้ายท่าเรือหรือเชื่อมต่ออุปกรณ์โทรทัศน์หรือ IoV หลายตัว Take the original Chevrolet OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Chevrolet OBD2 female diagnostic port. Install the replacement Chevrolet OBD2 female connector at one end of the Y ends back to the original location of the OBD2 female diagnostic port ในรถจากนั้นคุณสามารถเชื่อมต่ออุปกรณ์เทเลมติกส์หรือ IoV ไปยังส่วนประกอบ OBD2 ผู้หญิงทั่วไปที่ปลายอื่นของปลาย Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the futureIf you leave replacement Chevrolet OBD2 female connector available and then hide the telematics or IoV device connected to the common OBD2 female connector ถ้าคุณปล่อยให้เครื่องเชื่อมตัวหญิงของเชฟโรเล็ต OBD2 ที่มีให้เลือกแล้วไม่มีใครจะรู้ว่าคุณได้ติดตั้งอุปกรณ์เหล่านี้โดยไม่เปิดแพเนล.
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา OBD2 OBDII, 9-Pin J1939 หรือ 6-Pin J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมในเว็บไซต์ของเราสายไฟ 9 ปิน J1939 หรือ 6 ปิน J1708, แอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีภาพ, กรุณาแนบมันในการสอบถาม) เรายังสามารถปรับแต่งใด ๆ OBD2 OBDII, 9-Pin J1939 หรือ 6-Pin J1708 คาเบล, ตัวปรับหรือเครื่องเชื่อมสําหรับคุณ
