รายละเอียดสินค้า:
การชำระเงิน:
|
| หมุดของปลั๊กชาย OBD2: | ทองแดง โนเคิลหรือทองคํา | เทอร์มินัลของตัวเชื่อมต่อหญิง OBD2: | ทองแดง โนเคิลหรือทองคํา |
|---|---|---|---|
| ขั้วต่อหญิง BMW OBD2: | เทียบเท่ากับต้นฉบับ | ตัวเชื่อมต่อหญิง OBD2 ทั่วไป: | มาตรฐานพร้อมขั้ว KET |
| มากเกินไปของปลั๊กชาย OBD2: | ตรง | overmold ของตัวเชื่อมต่อหญิง OBD2: | ตรง |
| เน้น: | ตัวแยกสัญญาณ OBDII Y,สายเคเบิล BMW OBD2 Y,สายเคเบิล BMW J1962 Y |
||
OBD OBDII ชายต่อ BMW OBD2 หญิงและ OBD2 หญิง Split Y Cable
รายละเอียด
| OBD2 ชุดเพศชาย | มาตรฐาน |
| ปิ้นของปั๊กเพศชาย OBD2 | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินแบบของเครื่อง OBD2 ชาย | ตรง |
| เครื่องเชื่อม BMW OBD2 เพศหญิง | ค่าเทียบเท่าของเดิม |
| เครื่องเชื่อม OBD2 หญิงทั่วไป | มาตรฐาน |
| ปลายของเครื่องเชื่อม OBD2 หญิง | แบรนด์ KET, ทองแดง, นิเคิลหรือทองคํา |
| การปรับปรุงแบบเกินของเครื่องเชื่อม OBD2 เพศหญิง | ตรง |
| วัสดุของชิ้นส่วนที่พับเกิน | PVC |
| รูปแบบของสาย | รอบ |
| สาย | 26AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม OBD2 ชายและหญิง | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและขาดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |

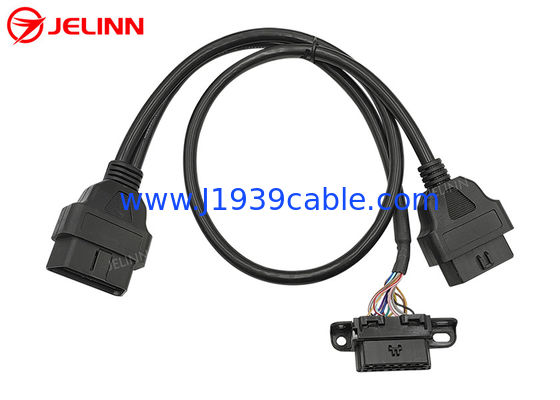

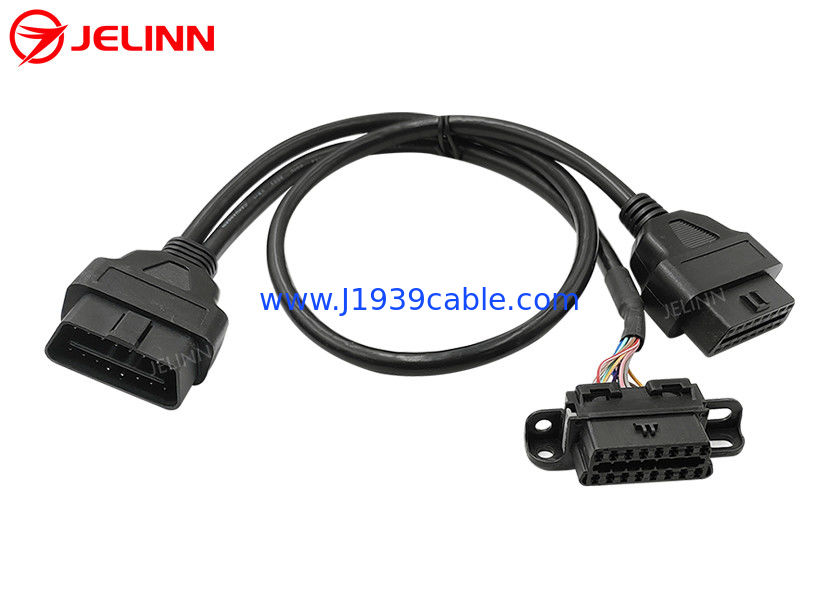

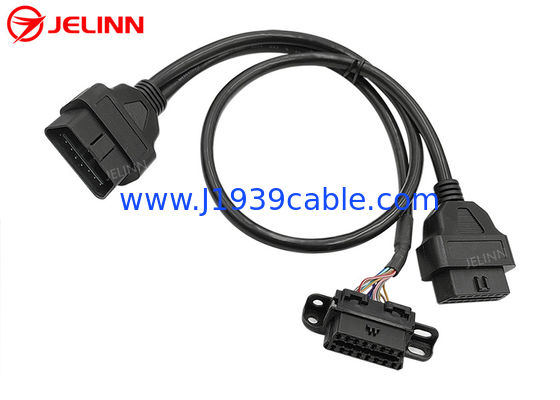

นี่คือสาย Y ที่มีปลาย 3 ของสปัคเพศชาย OBD2 สายประสานเพศหญิง BMW OBD2 และสายประสานเพศหญิง OBD2
ส่วนการฉีดพลาสติกที่พับเกินที่ปลายของตัวเชื่อม OBD2 16 ปิน OBDII เพศหญิงและเพศชาย ทําให้สายไฟออกตรง
การมอบหมาย Pin หรือ Pin Out
การมอบหมาย pin หรือ pin out อาจเป็นแบบนี้
| OBD2 ชุดเพศชาย | เครื่องเชื่อม BMW OBD2 เพศหญิง | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4 | 4 | 4 |
| 5 | 5 | / |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ สายสีดําในสายกลมทั้งสองถูกเชื่อมต่อกับปิน 4 ของของ OBD2 OBDII ชายและหญิงดังนั้นมี 8 สายของ 26AWG ในสายกลมจาก OBD2 ชายพล็อกไปยัง OBD2 สายสอดสตรีทั่วไป. ทั้งหมด 16 ปินของ OBD2 ชายพลัคต่อ BMW หญิงมีสาย, ดังนั้นมี 16 สายของ 26AWG ในสายจาก OBD2 ชายพลัคต่อ BMW OBD2 หญิง
การมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้
| OBD2 ชุดเพศชาย | เครื่องเชื่อม BMW OBD2 เพศหญิง | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ ทั้งหมด 16 ปินของตัวเชื่อม OBD2 OBD เพศชายและเพศหญิง มีสาย ดังนั้นมีสาย 16 สายของ 26AWG ในสายกลมทั้งสองสาย
การใช้งาน
สาย Y นี้ใช้ในการเชื่อมต่อเครื่องโทรทัศน์, อุปกรณ์ IoV, อุปกรณ์บริหารยานพาหนะ, เครื่องติดตาม GPS OBD2, เครื่องมือการปรับ ECU หรือเครื่องมือการปรับประสิทธิภาพของรถยนต์
สายเคเบิล OBD2 OBDII Y นี้สามารถย้ายท่าเรือหรือเชื่อมต่ออุปกรณ์โทรทัศน์หรือ IoV หลายตัว Take the original BMW OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original BMW OBD2 female diagnostic port.ติดตั้งเครื่องเชื่อมเพศหญิงสํารอง BMW OBD2 ที่ปลายหนึ่งของ Y จุดปลายกลับไปที่ตําแหน่งเดิมของจุดตรวจสอบเพศหญิง OBD2 ในรถจากนั้นคุณสามารถเชื่อมต่ออุปกรณ์เทเลมติกส์หรือ IoV ไปยังส่วนประกอบ OBD2 ผู้หญิงทั่วไปที่ปลายอื่นของปลาย Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.ถ้าคุณปล่อยให้สํารอง BMW OBD2 เครื่องเชื่อมเพศหญิงมีให้บริการและจากนั้นซ่อนอุปกรณ์โทรศึกษาหรือ IoV เชื่อมต่อกับเครื่องเชื่อมเพศหญิง OBD2แล้วไม่มีใครจะรู้ว่าคุณได้ติดตั้งอุปกรณ์เหล่านี้โดยไม่เปิดแพเนล.
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา OBD2 OBDII, J1939 หรือ J1708 สายเคเบิล, adapters หรือสายเชื่อมในเว็บไซต์ของเรา,แอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีภาพ, กรุณาแนบมันในคําสอบถาม) เรายังสามารถปรับแต่งสาย OBD2 OBDII, J1939 หรือ J1708 ใด ๆ, ตัวปรับเปลี่ยนหรือเครื่องเชื่อมสําหรับคุณ
