รายละเอียดสินค้า:
การชำระเงิน:
|
หมุดของปลั๊กตัวผู้ OBD2: | ทองแดง ชุบนิกเกิล หรือชุบทอง | ขั้วต่อของขั้วต่อตัวเมีย OBD2: | ทองแดง ชุบนิกเกิล หรือชุบทอง |
---|---|---|---|
การทดสอบ: | การทดสอบแบบเปิด แบบสั้น และแบบพลาด 100% | ลวด: | 26AWG ทองแดงบริสุทธิ์ |
แสงสูง: | ตัวแยกสัญญาณ OBD2,สายเคเบิล J1962 Y,สายเคเบิล OBD2 แบบแบน |
OBD2 OBDII 16 ขา J1962 สายเคเบิล Y Flat Y มุมขวาชายหญิงคู่
ข้อมูลจำเพาะ
ปลั๊กตัวผู้ OBD2 | มาตรฐาน |
หมุดของปลั๊กตัวผู้ OBD2 | ทองแดง ชุบนิกเกิล หรือชุบทอง |
Overmold ของปลั๊กตัวผู้ OBD2 | ดีไซน์เพรียวบางมุมฉาก 90 องศา |
ขั้วต่อตัวเมีย OBD2 | มาตรฐาน |
ขั้วต่อของขั้วต่อตัวเมีย OBD2 | ทองแดง ชุบนิกเกิล หรือชุบทอง |
Overmold ของขั้วต่อตัวเมีย OBD2 | ดีไซน์เพรียวบางมุมฉาก 90 องศา |
วัสดุของชิ้นส่วนที่ทับซ้อนกัน | พีวีซี |
รูปร่างของสาย | แบนบาง |
ลวด | 26AWG ทองแดงบริสุทธิ์ |
วัสดุของขั้วต่อตัวผู้และตัวเมีย OBD2 | PA66 |
ปักหมุดหรือปักหมุด | กำหนดเอง |
ความยาวสายเคเบิล | กำหนดเอง |
ต้านทานการติดต่อ | สูงสุด 3 โอห์ม |
ความต้านทานของฉนวน | 5M โอห์มขั้นต่ำ |
อุณหภูมิในการทำงาน | −25℃ ~ +85℃ |
การทดสอบ | การทดสอบแบบเปิด แบบสั้น และแบบพลาด 100% |
แรงดันทดสอบ | DC300V 5M โอห์ม/10ms |
การรับประกัน | 1 ปี |

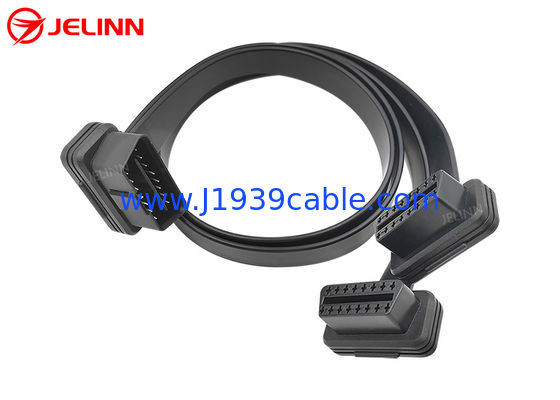

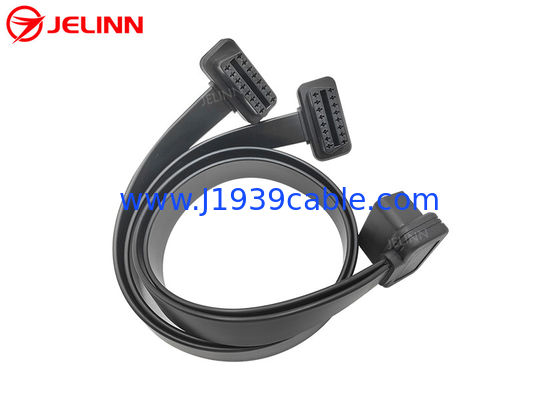

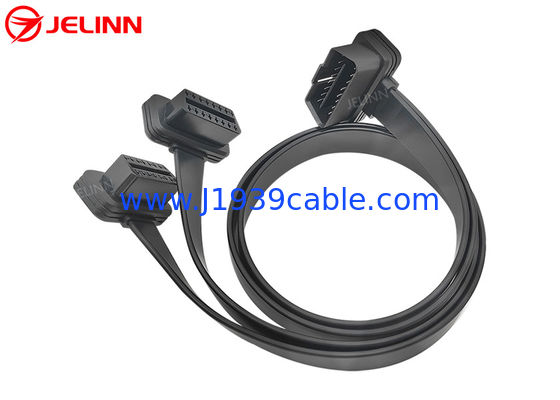

นี่คือสาย Y ที่มีปลั๊กตัวผู้ OBD2 3 ด้านและขั้วต่อตัวเมีย OBD2 สองตัว
เราสามารถสร้าง overmolds ที่แตกต่างกันสำหรับส่วนปลายของตัวเชื่อมต่อ OBD2 OBDII ตัวเมียและตัวผู้ถ้าคุณไม่ชอบ overmolds ที่ปลายของตัวเชื่อมต่อ OBD2 OBDII ตัวเมียและตัวผู้ตามที่แสดงในรูปภาพหรือคุณต้องการ overmold ของคุณเองพร้อมโลโก้ บริษัท ของคุณหรือคุณมีข้อกำหนดการใช้งานพิเศษเราสามารถและเรามีความสามารถ เพื่อสร้างแม่พิมพ์ใหม่ให้กับคุณโดยมีค่าใช้จ่ายที่สมเหตุสมผลยิ่งไปกว่านั้น เรายังสามารถทำให้มันฟรี ตราบใดที่ปริมาณการสั่งซื้อ 5,000 ชิ้นขึ้นไป
ปักหมุดหรือปักหมุด
การกำหนดพินหรือพินออกอาจเป็นดังนี้:
ปลั๊กตัวผู้ OBD2 | ขั้วต่อตัวเมีย OBD2 1 | ขั้วต่อตัวเมีย OBD2 2 |
2 | 2 | 2 |
4+5 | 4+5 | 4+5 |
6 | 6 | 6 |
7 | 7 | 7 |
10 | 10 | 10 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
สำหรับพินนี้พิน 4 และพิน 5 ของตัวเชื่อมต่อตัวผู้และตัวเมีย OBD2 OBDII นั้นเชื่อมต่อกันด้วยสายสั้นสายสีดำในสายเคเบิลหลักทั้งสองเชื่อมต่อกับพิน 4 หรือพิน 5 มีสายไฟ 9 พิน แต่มีสายไฟ 26AWG จำนวน 8 เส้นในสายเคเบิลหลักทั้งสอง
การกำหนดพินหรือพินออกอาจเป็นดังนี้:
ปลั๊กตัวผู้ OBD2 | ขั้วต่อตัวเมีย OBD2 1 | ขั้วต่อตัวเมีย OBD2 2 |
1 | 1 | 1 |
2 | 2 | 2 |
3 | 3 | 3 |
4 | 4 | 4 |
5 | 5 | 5 |
6 | 6 | 6 |
7 | 7 | 7 |
8 | 8 | 8 |
9 | 9 | 9 |
10 | 10 | 10 |
11 | 11 | 11 |
12 | 12 | 12 |
13 | 13 | 13 |
14 | 14 | 14 |
15 | 15 | 15 |
16 | 16 | 16 |
สำหรับพินนี้ พินทั้งหมด 16 พินของตัวเชื่อมต่อตัวผู้และตัวเมียของ OBD2 OBD นั้นต่อสาย ดังนั้นจึงมีสาย 26AWG จำนวน 16 เส้นในสายเคเบิลหลักทั้งสอง
การกำหนดพินหรือพินออกยังสามารถปรับแต่งได้ตามความต้องการของคุณหากไม่ต้องการพินเพิ่มเติม เราขอแนะนำให้คุณเชื่อมต่อพินที่จำเป็นและราคาก็อาจต่ำลงได้ เนื่องจากวัตถุดิบและค่าแรงถูกลง
แอปพลิเคชัน
สาย Y นี้ใช้เชื่อมต่อ telematics, อุปกรณ์ IoV, อุปกรณ์การจัดการยานพาหนะ, ตัวติดตาม GPS OBD2, เครื่องมือการเขียนโปรแกรม CAN OBD2, เครื่องมือปรับแต่ง ECU หรือเครื่องมือปรับแต่งประสิทธิภาพของรถยนต์ไปยังพอร์ตการวินิจฉัยหญิง 16 พิน OBD2 ของยานพาหนะ
มีพอร์ตการวินิจฉัยหญิง OBD2 เพียงพอร์ตเดียวในแต่ละรถหากคุณต้องการเชื่อมต่ออุปกรณ์ telematics หรือ IoV สองเครื่องกับพอร์ตชาย OBD2 ในรถยนต์ สายเคเบิล Y ตัวแยก OBD2 OBDII ตัวผู้กับตัวเมียคู่สามารถช่วยได้สายเคเบิล Y นี้แยกพอร์ตการวินิจฉัยหญิง OBD2 ดั้งเดิมเสียบปลั๊กตัวผู้ OBD2 ของสายเคเบิล Y ตัวแยกสัญญาณนี้เข้ากับพอร์ตการวินิจฉัยหญิงของ OBD2 ในรถยนต์ตรวจสอบว่าอุปกรณ์ telematics หรือ IoV สามารถใช้งานร่วมกับแรงดันไฟฟ้าของรถได้หรือไม่ (12V หรือ 24V)มันเป็นสิ่งสำคัญ!
ในรถยนต์บางคัน พอร์ตการวินิจฉัยเพศหญิงของ OBD2 OBDII จะถูกปิดด้วยฝาปิดหากคุณต้องการเชื่อมต่อและติดตั้งอุปกรณ์เทเลเมติกส์หรือ IoV ของ OBD2 เข้ากับพอร์ตการวินิจฉัยหญิงของ OBD2 OBDII ในรถยนต์เหล่านี้ สายเคเบิลนี้เหมาะสำหรับแอปพลิเคชันนี้ส่วนการฉีดพลาสติกแบบ overmolded ที่ปลายขั้วต่อตัวเมียและตัวผู้ของ OBD2 OBDII 16 พินทำให้สายเคเบิลออกมาที่มุมฉาก 90 องศาโอเวอร์โมลด์มีดีไซน์เพรียวบางและสายแบนและบางคุณสมบัติเหล่านี้ทำให้ง่ายต่อการเชื่อมต่อและติดตั้งอุปกรณ์เทเลเมติกส์หรืออุปกรณ์ IoV ของ OBD2 เข้ากับพอร์ตการวินิจฉัยหญิงของ OBD2 OBDII ในรถยนต์เหล่านี้ยิ่งกว่านั้น เรายังสามารถสร้าง overmold ซึ่งทำให้ความหนารวมของปลั๊กตัวผู้ OBD2 (เรามีปลั๊กตัวผู้ OBD2 ที่บางมาก ปลั๊กตัวผู้ OBD2 ที่บางที่สุดและมาตรฐานในโลก) หลังจากทำการทับเพียง 19 มม.ปลั๊กตัวผู้ OBD2 ขนาด 19 มม. หลังจากการขึ้นรูปสามารถเสียบเข้ากับพอร์ตการวินิจฉัยหญิงของ OBD2 OBDII ที่หุ้มด้วยฝาปิดในรถยนต์ส่วนใหญ่รวมถึง Volkswagen Caddy
สายนี้ยังสามารถใช้เชื่อมต่ออุปกรณ์วินิจฉัยหรือสแกนเนอร์ OBD2 หรือ เครื่องอ่านรหัสความผิดปกติ (ด้วยซอฟต์แวร์ที่เหมาะสม)
