OBD2 OBD-II ชายกับเปอโยต์และซีตรอง OBD2 หญิงและ OBD2 หญิง Y เคเบิ้ล

OBD2 OBD-II ชายกับเปอโยต์และซีตรอง OBD2 หญิงและ OBD2 หญิง Y เคเบิ้ล


ข้อมูลจำเพาะ

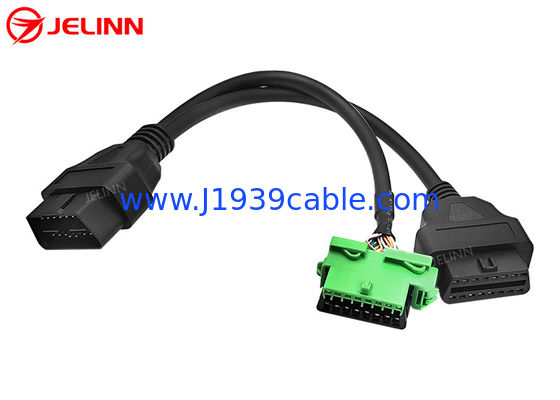

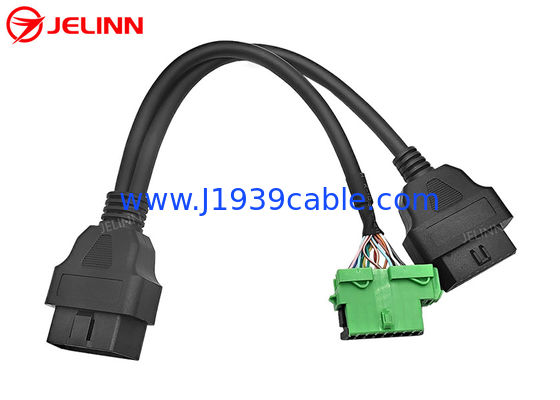

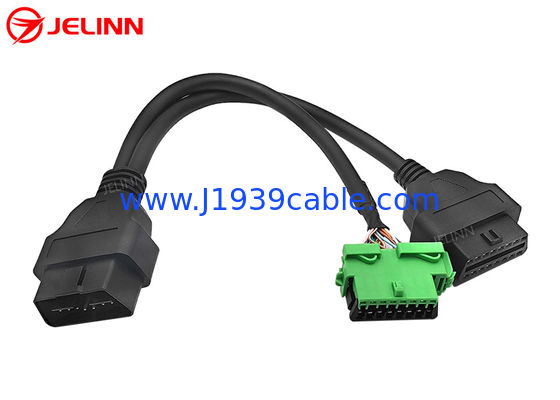

นี่คือสาย Y ที่มี 3 ปลายของปลั๊กตัวผู้ OBD2, ขั้วต่อตัวเมียของ Peugeot และ Citroen OBD2 สำรอง และขั้วต่อตัวเมีย OBD2 ทั่วไป

ขั้วต่อตัวเมีย OBD2 OBDII J1962 ทั่วไปมีขั้ว KET ที่ทนทานซึ่งเหมาะสำหรับสภาพแวดล้อมการทดสอบหรือการวินิจฉัยที่เสียบและถอดอุปกรณ์บ่อยๆ



ส่วนการฉีดพลาสติกแบบ overmolded ที่ปลายขั้วต่อตัวเมียและตัวผู้ของ OBD2 OBDII 16 พินทำให้สายออกมาตรง

มีช่องว่างบนแผ่นกั้นตรงกลางของปลั๊กตัวผู้ OBD2 OBDIIปลั๊กตัวผู้ OBD2 ชนิดนี้สามารถเชื่อมต่อกับพอร์ตหญิง OBD2 ของยานพาหนะ 24V/12V

ปักหมุดหรือปักหมุด

การกำหนดพินหรือพินออกอาจเป็นดังนี้:


สำหรับพินนี้พิน 4 และพิน 5 ของตัวเชื่อมต่อตัวผู้และตัวเมีย OBD2 OBDII นั้นเชื่อมต่อกันด้วยสายสั้นสายสีดำในสายเคเบิลหลักเชื่อมต่อกับพิน 4 หรือพิน 5 มีสายไฟ 9 พิน แต่มีสายไฟ 26AWG จำนวน 8 เส้นในสายเคเบิลจากปลั๊กตัวผู้ OBD2 ไปยังขั้วต่อตัวเมีย OBD2 ทั่วไปปลั๊กตัวเมีย OBD2 ทั้งหมด 16 พินกับขั้วต่อเพศหญิงของเปอโยต์และซีตรอง OBD2 เป็นแบบมีสาย ดังนั้นจึงมีสายไฟ 26AWG จำนวน 16 เส้นในสายเคเบิลจากปลั๊กตัวผู้ OBD2 ไปยังขั้วต่อตัวเมียของเปอโยต์และซีตรอง OBD2

การกำหนดพินหรือพินออกอาจเป็นดังนี้:

สำหรับพินนี้ พินทั้งหมด 16 พินของตัวเชื่อมต่อตัวผู้และตัวเมียของ OBD2 OBD นั้นต่อสาย ดังนั้นจึงมีสาย 26AWG จำนวน 16 เส้นในทั้งสองสาย

การกำหนดพินหรือพินออกยังสามารถปรับแต่งได้ตามความต้องการของคุณ


แอปพลิเคชัน

สาย Y นี้ใช้เชื่อมต่อ telematics, อุปกรณ์ IoV, อุปกรณ์การจัดการยานพาหนะ, ตัวติดตาม GPS OBD2, เครื่องมือการเขียนโปรแกรม CAN OBD2, เครื่องมือปรับแต่ง ECU หรือเครื่องมือปรับแต่งประสิทธิภาพของรถยนต์ไปยังพอร์ตการวินิจฉัยหญิง 16 พิน OBD2 ของยานพาหนะ

สายเคเบิล OBD2 OBDII Y นี้อนุญาตให้ย้ายพอร์ตหรือเชื่อมต่ออุปกรณ์ telematics หรือ IoV หลายตัวนำพอร์ตการวินิจฉัยเพศหญิงของเปอโยต์และซีตรอง OBD2 ออกจากตำแหน่งเดิมด้วยเครื่องมือหากจำเป็น จากนั้นเสียบปลั๊กตัวผู้ OBD2 ที่ปลายสาย OBD2 Y นี้ลงในพอร์ตการวินิจฉัยเพศหญิงของเปอโยต์และซีตรอง OBD2 เดิมติดตั้งขั้วต่อเพศหญิงของเปอโยต์และซีตรอง OBD2 ที่ปลายด้านหนึ่งของปลาย Y กลับไปที่ตำแหน่งเดิมของพอร์ตการวินิจฉัยหญิง OBD2 ในรถจากนั้นคุณสามารถเชื่อมต่ออุปกรณ์ telematics หรือ IoV กับขั้วต่อตัวเมีย OBD2 ทั่วไปที่ปลายอีกด้านหนึ่งของปลาย Yคุณยังสามารถเชื่อมต่อเทเลเมติกส์หรืออุปกรณ์ปรับแต่งอื่นกับขั้วต่อตัวเมีย OBD2 ซึ่งติดตั้งไว้ที่ตำแหน่งเดิมหรือปล่อยให้ขั้วต่อตัวเมีย OBD2 นี้พร้อมใช้งานสำหรับการวินิจฉัยในอนาคตหากคุณปล่อยให้ขั้วต่อตัวเมียของเปอโยต์และซีตรอง OBD2 สำรองพร้อมใช้งาน จากนั้นซ่อนอุปกรณ์ telematics หรือ IoV ที่เชื่อมต่อกับขั้วต่อตัวเมีย OBD2 ทั่วไป จะไม่มีใครรู้ว่าคุณได้ติดตั้งอุปกรณ์เหล่านี้โดยไม่ต้องเปิดแผง

สายนี้ยังสามารถใช้เชื่อมต่ออุปกรณ์วินิจฉัยหรือสแกนเนอร์ OBD2 หรือ เครื่องอ่านรหัสความผิดปกติ (ด้วยซอฟต์แวร์ที่เหมาะสม)
