รายละเอียดสินค้า:
การชำระเงิน:
|
| หมุดของปลั๊กชาย OBD2: | ทองแดง โนเคิลหรือทองคํา | เทอร์มินัลของตัวเชื่อมต่อหญิง OBD2: | ทองแดง โนเคิลหรือทองคํา |
|---|---|---|---|
| ขั้วต่อหญิง Volkswagen OBD2: | เทียบเท่ากับต้นฉบับ | ตัวเชื่อมต่อหญิง OBD2 ทั่วไป: | มาตรฐานพร้อมขั้ว KET |
| การทดสอบ: | การทดสอบแบบเปิด สั้น และพลาด 100% | การทดสอบแรงดันไฟฟ้า: | DC300V 5M โอห์ม/10ms |
| เน้น: | สายเคเบิล OBDII Y,สายเคเบิลโฟล์คสวาเกน J1962 Y,สายเคเบิลโฟล์คสวาเกน OBD2 Y |
||

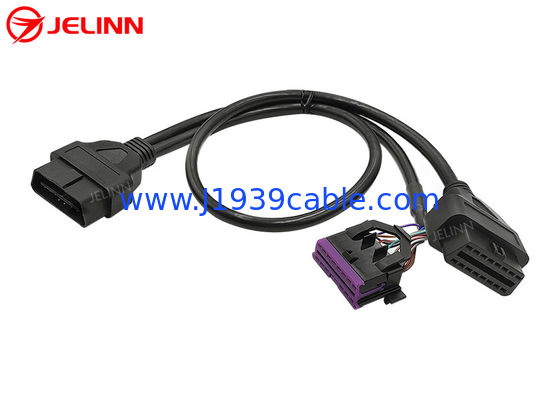

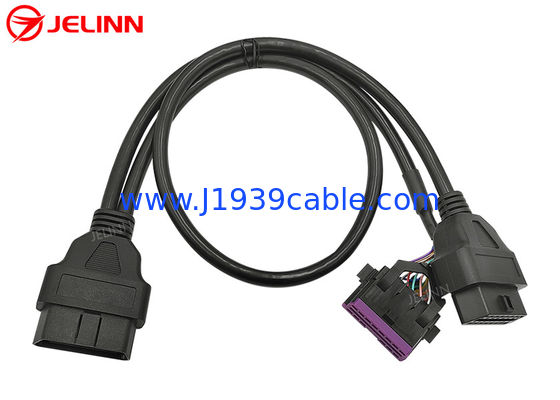

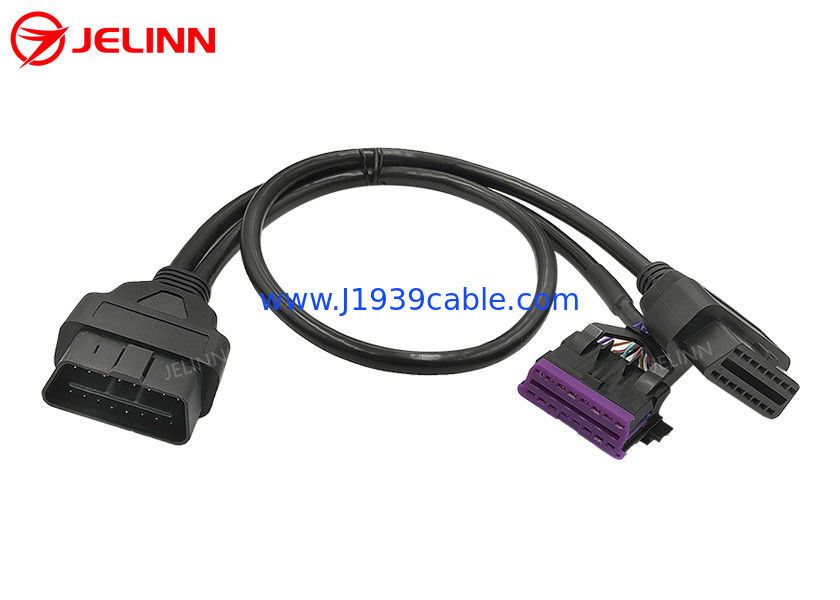

OBD2 OBDII ชายไปยัง Volkswagen OBD2 หญิงและ OBD2 หญิง Splitter Y Cable
รายละเอียด
| OBD2 ชุดเพศชาย | มาตรฐาน 12V/24V |
| ปิ้นของปั๊กเพศชาย OBD2 | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินแบบของเครื่อง OBD2 ชาย | ตรง |
| เครื่องเชื่อมเพศหญิง Volkswagen OBD2 | ค่าเทียบเท่าของเดิม |
| เครื่องเชื่อม OBD2 หญิงทั่วไป | มาตรฐาน, ด้วยเทอร์มิเนล KET |
| ปลายของเครื่องเชื่อม OBD2 หญิง | ทองแดง โนเคิลหรือทองคํา |
| การปรับปรุงแบบเกินของเครื่องเชื่อม OBD2 เพศหญิง | ตรง |
| วัสดุของชิ้นส่วนที่พับเกิน | PVC |
| รูปแบบของสาย | รอบ |
| สาย | 26AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม OBD2 ชายและหญิง | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและขาดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |
นี่คือสาย Y ที่มีปลาย 3 ของสปั๊กชาย OBD2 สายสอดหญิง Volkswagen OBD2 และสายสอดหญิง OBD2ทั่วไป
เครื่องเชื่อม OBD2 OBDII J1962 หญิงทั่วไปมีปลาย KET ที่ทนทานคุณภาพที่เหมาะสมสําหรับสิ่งแวดล้อมการทดสอบหรือการวินิจฉัยที่อุปกรณ์ถูกเชื่อมและตัดต่อบ่อย.
ส่วนการฉีดพลาสติกที่พับเกินที่ปลายของตัวเชื่อม OBD2 16 ปิน OBDII เพศหญิงและเพศชาย ทําให้สายไฟออกตรง
เราสามารถทําแบบผสมแบบที่แตกต่างกัน สําหรับปลายของ OBD2 OBDII ตัวเชื่อมเพศหญิงและเพศชาย If you don’t like the overmolds at the ends of OBD2 OBDII female and male connectors as shown in the pictures or you would like to have your own overmold with your company’s logo or you have special application requirements, เราสามารถและเรามีความสามารถที่จะทําให้ overmold ใหม่สําหรับคุณกับค่าธรรมเนียมที่เหมาะสม. นอกจากนี้, เรายังสามารถทําให้มันฟรี ตราบใดที่ปริมาณการสั่งซื้อคือ 5000 pcs หรือมากกว่า.
มีช่องว่างบนเบฟล์ตรงกลางของสปั๊กเพศชาย OBD2 OBDII สปั๊กเพศชาย OBD2 แบบนี้สามารถเชื่อมต่อกับสปั๊กเพศหญิง OBD2 ของรถ 24V/12V ได้
การมอบหมาย Pin หรือ Pin Out
การมอบหมาย pin หรือ pin out อาจเป็นแบบนี้
| OBD2 ชุดเพศชาย | เครื่องเชื่อมเพศหญิง Volkswagen OBD2 | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | / |
| 2 | 2 | 2 |
| 3 | 3 | / |
| 4+5 | 4+5 | 4+5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | / |
| 9 | 9 | / |
| 10 | 10 | 10 |
| 11 | 11 | / |
| 12 | 12 | / |
| 13 | 13 | / |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ ปิน 4 และปิน 5 ของเครื่องเชื่อม OBD2 OBDII ชายและหญิงถูกเชื่อมต่อกันด้วยสายสั้น สายสีดําในสายหลักถูกเชื่อมต่อกับปิน 4 หรือปิน 5มี 9 ปินเชื่อมต่อ, แต่มีสาย 8 ของ 26AWG ในเคเบิลจาก OBD2 ชายพัสดุต่อเมีย OBD2 ประจําตัวเชื่อมทุก 16 ปินของ OBD2 ชายพัสดุต่อเมีย Volkswagen OBD2 เครื่องเชื่อมดังนั้นมีสาย 16 ของ 26AWG ในเคเบิลจาก OBD2 ชายปั๊กสําหรับ Volkswagen OBD2 ผู้หญิงเชื่อม.
การมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้
| OBD2 ชุดเพศชาย | เครื่องเชื่อมเพศหญิง Volkswagen OBD2 | เครื่องเชื่อม OBD2 เพศหญิงทั่วไป |
| 1 | 1 | 1 |
| 2 | 2 | 2 |
| 3 | 3 | 3 |
| 4 | 4 | 4 |
| 5 | 5 | 5 |
| 6 | 6 | 6 |
| 7 | 7 | 7 |
| 8 | 8 | 8 |
| 9 | 9 | 9 |
| 10 | 10 | 10 |
| 11 | 11 | 11 |
| 12 | 12 | 12 |
| 13 | 13 | 13 |
| 14 | 14 | 14 |
| 15 | 15 | 15 |
| 16 | 16 | 16 |
ในส่วนของปินออกนี้ ทั้งหมด 16 ปินของเครื่องเชื่อม OBD2 ตัวชายและตัวหญิง มีสายไฟ ดังนั้นมีสายไฟ 16 สายไฟ 26AWG ในสายไฟทั้งสองสาย
การมอบหมาย Pin หรือ Pin Out ก็สามารถปรับเปลี่ยนได้ตามความต้องการของคุณเราแนะนําเราเพียงแค่เชื่อมปินที่จําเป็นที่คุณต้องการและราคาสามารถต่ํากว่าเพราะวัสดุและค่าแรงงานที่ต่ํากว่า.
การใช้งาน
สาย Y นี้ใช้ในการเชื่อมต่ออุปกรณ์โทรทัศน์, อุปกรณ์ M2M, อุปกรณ์ IoV (อินเตอร์เน็ตของยานยนต์), อุปกรณ์จัดการยานยนต์, เครื่องติดตาม GPS OBD2, เครื่องมือการเขียนโปรแกรม OBD2 CANอุปกรณ์การปรับ ECU หรือเครื่องมือการปรับประสิทธิภาพของรถยนต์กับพอร์ตการวินิจฉัยหญิง OBD2 16-pin ของรถยนต์.
สายเคเบิล OBD2 OBDII Y นี้สามารถย้ายท่าเรือหรือเชื่อมต่ออุปกรณ์โทรทัศน์หรือ IoV หลายตัว Take the original Volkswagen OBD2 female diagnostic port off its original location with tools if necessary and then insert the OBD2 male plug at the end of this OBD2 Y cable into the original Volkswagen OBD2 female diagnostic port.ติดตั้งตัวเชื่อมเพศหญิงของ Volkswagen OBD2 แทนที่ปลายหนึ่งของปลาย Y กลับไปที่ตําแหน่งเดิมของจุดตรวจสอบเพศหญิงของ OBD2 ในรถจากนั้นคุณสามารถเชื่อมต่ออุปกรณ์เทเลมติกส์หรือ IoV ไปยังส่วนประกอบ OBD2 ผู้หญิงทั่วไปที่ปลายอื่นของปลาย Y. You can also connect another telematics or tuning device to the OBD2 female connector which was installed at the original location or leave this OBD2 female connector available for diagnostic use in the future.ถ้าคุณปล่อยให้การทดแทน Volkswagen OBD2 เครื่องเชื่อมเพศหญิงมีให้บริการและจากนั้นซ่อนอุปกรณ์โทรศึกษาหรือ IoV เชื่อมต่อกับการเชื่อมเพศหญิง OBD2แล้วไม่มีใครจะรู้ว่าคุณได้ติดตั้งอุปกรณ์เหล่านี้โดยไม่เปิดแพเนล.
สายนี้ยังสามารถใช้ในการเชื่อมต่ออุปกรณ์ตรวจสอบ OBD2 หรือสแกนเนอร์หรือเครื่องอ่านรหัสผิดพลาด(พร้อมกับโปรแกรมที่เหมาะสม)
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา OBD2 OBDII, 9-Pin J1939 หรือ 6-Pin J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมในเว็บไซต์ของเราสายไฟ 9 ปิน J1939 หรือ 6 ปิน J1708, แอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีภาพ, กรุณาแนบมันในการสอบถาม) เรายังสามารถปรับแต่งใด ๆ OBD2 OBDII, 9-Pin J1939 หรือ 6-Pin J1708 คาเบล, ตัวปรับหรือเครื่องเชื่อมสําหรับคุณ
