| ลวด: | 20AWG ทองแดงบริสุทธิ์ | ปลั๊กหญิง j1939: | เทียบเท่ากับ Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| ประเภทปลั๊กตัวเมีย J1939: | ประเภทที่ 2 | ปลั๊กชาย j1939: | เทียบเท่ากับ Deutsch HD10-9-1939P-P080 |
| ประเภทของปลั๊กชาย j1939: | ประเภทที่ 2 | ปลั๊กหญิง OBD2: | กับขั้ว KET |
| หมุดหรือขั้ว: | ทองแดง โนเคิลหรือทองคํา | อุณหภูมิการทํางาน: | −25 ℃ ~ +85 ℃ |
| เน้น: | j1939 obd2,j1939 9 ปิน ไดร์ช y สาย,j1939 y สายแยก |
||

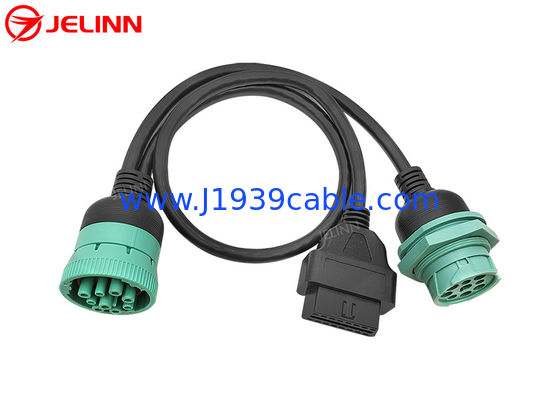

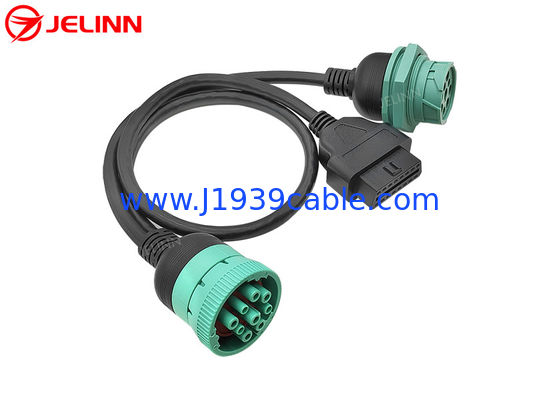

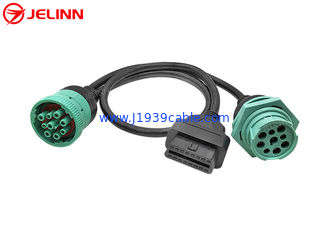

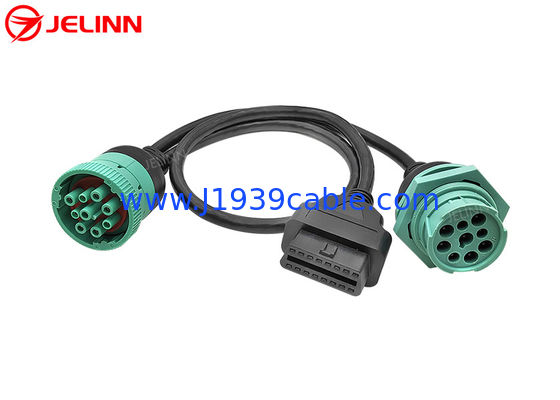

J1939 9 Pin 9pin เครื่องเชื่อมต่อ Threaded กับ OBD 2 OBDII 16 Pin 16pin Splitter Y Cable
รายละเอียด
| J1939 เครื่องเชื่อมสตรี | เทียบเท่าของ Deutsch HD16-9-1939S-P080 |
| ประเภทของเครื่องเชื่อมสตรี J1939 | ประเภท 2 |
| J1939 เครื่องเชื่อมเพศชาย | เท่าของ Deutsch HD10-9-1939P-P080 |
| ประเภทของเครื่องเชื่อม J1939 ชาย | ประเภท 2 |
| เครื่องเชื่อม OBD2 เพศหญิง | ที่มีเทอร์มิเนล KET |
| สาย | 20AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม J1939 | PA66 + สายแก้ว |
| วัสดุของเครื่องเชื่อม OBD2 | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ปิ้นหรือเทอร์มิเนล | ทองแดง โนเคิลหรือทองคํา |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและผิดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |
จุดท้ายของ J1939 ปั๊กเพศหญิงและเพศชายสามารถถูกพิมพ์เกินหรือไม่ตามความต้องการของคุณ
ผสมผสาน
ไม่พับเกิน
รายการDeutsch 9 ปินเครื่องเชื่อมสตรีเป็นประเภทที่ 2 ดังนั้น Pin F ของมันมีกว้างขนาดเล็กกว่า Pin C และ Pin J. เครื่องเชื่อมสตรีประเภทที่ 2 J1939 สามารถใส่เข้าไปใน Type 1 หรือ Type 2 J1939 เครื่องเชื่อมชาย
เครื่องเชื่อม OBD2 เพศหญิงมีปลาย KET ทําให้เครื่องเชื่อม OBD2 เพศหญิงทนทานมากขึ้น
การมอบหมาย Pin หรือ Pin Out
โดยทั่วไป การมอบหมาย Pin หรือ Pin Out จะเป็นอย่างนี้ (4 Pin จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง | J1939 เพศชาย |
| 4 หรือ 5 | ดิน | A | A |
| 16 | แบตเตอรี่ | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
บางครั้งการมอบหมาย Pin หรือ Pin Out ก็สามารถเป็นเช่นนี้ได้จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง | J1939 เพศชาย |
| 4 หรือ 5 | ดิน | A | A |
| 16 | แบตเตอรี่ | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
บางครั้งการมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้ (6 pin)จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง | J1939 เพศชาย |
| 4 หรือ 5 | ดิน | A | A |
| 16 | แบตเตอรี่ | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 12 | J1708-H | F | F |
| 13 | J1708-L | G | G |
สาย 6 สายยังมีสายสําหรับสาย J1708 หากคุณไม่ต้องการสาย J1708ดีกว่าจะไม่เชื่อมต่อพวกเขา เพราะบางครั้งสายที่เพิ่มขึ้นสามารถขัดขวางการทํางานของเครื่องติดตาม GPS บาง.
การมอบหมาย Pin หรือ Pin Out ก็สามารถปรับเปลี่ยนได้ตามความต้องการของคุณ
การใช้งาน
สายนี้ใช้ในการเชื่อมต่ออุปกรณ์เทเลเมติกหรือบริหารตัวกลาง เช่นเครื่องติดตาม GPS หรือ ELD สําหรับรถพาณิชย์ที่มี J1939 9-pin round Deutsch port
สายนี้ยังจะทําให้อุปกรณ์ตรวจสอบ OBD2 หรือสแกนเนอร์ (พร้อมกับโปรแกรมที่เหมาะสม) สามารถเชื่อมต่อกับตัวเชื่อม J1939 แบบกลมจําไว้ว่าซอฟต์แวร์และเครื่องสแกน OBD2 ส่วนใหญ่ใช้การอ่าน PID, ซึ่งเป็นปารามิเตอร์เดียว. J1939 เป็นโปรโตคอลที่ใช้ PGN ซึ่งแต่ละ PGN มีปารามิเตอร์หลายตัว. เครื่องมือสแกนของคุณต้องสามารถจัดการกับ PGN หากมันจะทํางานกับตัวปรับนี้
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา J1939, OBD2 หรือ J1708 สายเคเบิล, เครื่องปรับเปลี่ยนหรือเครื่องเชื่อมในเว็บไซต์ของเราแอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีรูป, กรุณาแนบมันในคําสอบถาม)J1939, OBD2 หรือ J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมสําหรับคุณ
