รายละเอียดสินค้า:
การชำระเงิน:
|
| ลวด: | 20AWG ทองแดงบริสุทธิ์ | ปลั๊กหญิง j1939: | เทียบเท่ากับ Deutsch HD16-9-1939S-P080 |
|---|---|---|---|
| ประเภทปลั๊กตัวเมีย J1939: | ประเภทที่ 2 | ปลั๊กชาย j1939: | เทียบเท่ากับ Deutsch HD10-9-1939P-P080 |
| ประเภทของปลั๊กชาย j1939: | ประเภทที่ 2 | ปลั๊กหญิง OBD2: | กับขั้ว KET |
| เน้น: | j1939 obd2,j1939 ถึง obd2,j1939 เพศชาย เพศหญิง |
||

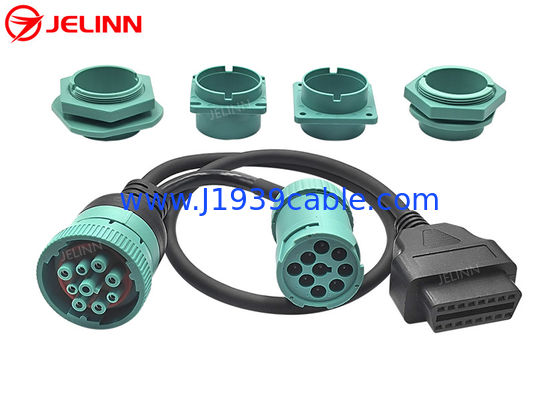

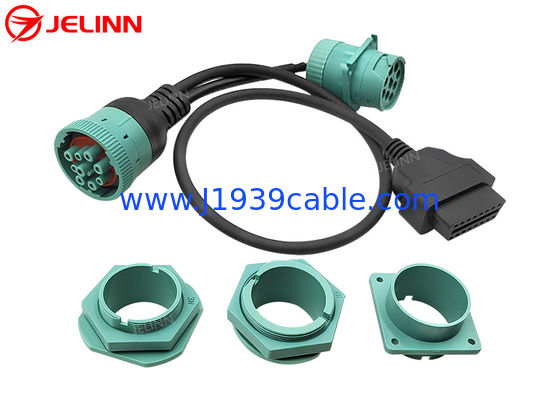

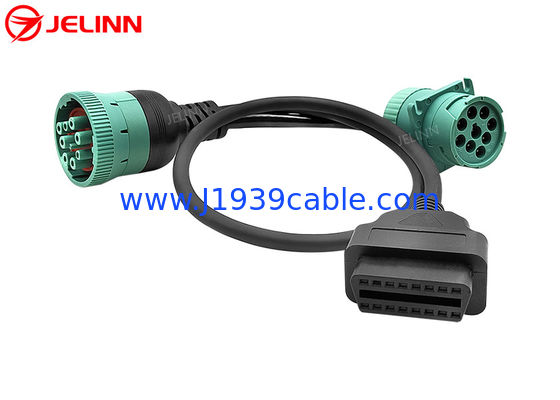

Deutsch J1939 ชาย หญิงไปยัง OBD 2 OBD2 Connector Splitter Y Cable
ด้วย 4 แผนกที่แตกต่างกัน
รายละเอียด
| J1939 ปั๊มหญิง | เทียบเท่าของ Deutsch HD16-9-1939S-P080 |
| ประเภทของ J1939 โป๊กเพศหญิง | ประเภท 2 |
| J1939 โป๊ชาย | เทียบเท่าของ Deutsch HD10-9-1939P-P080 |
| ประเภทของ J1939 ชายพัสดุ | ประเภท 2 |
| OBD2 ปั๊มเพศหญิง | ที่มีเทอร์มิเนล KET |
| สาย | 20AWG ทองแดงบริสุทธิ์ |
| วัสดุของ J1939 plug | PA66 + สายแก้ว |
| วัสดุของปั๊ก OBD2 OBDII | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| การรับประกัน | 1 ปี |
จุดท้ายของ J1939 ปั๊กเพศหญิงและเพศชายสามารถ overmolded หรือไม่ตามความต้องการของคุณ
ชิ้นจับเพศหญิงของ J1939 เป็นชนิดที่ 2 ดังนั้น Pin F ของมันมีกว้างเล็กกว่าเช่น Pin C และ Pin J. ชิ้นจับเพศหญิงของ J1939 ประเภทที่ 2 สามารถเข้ากันได้กับ Type 1 หรือ Type 2 J1939 ชิ้นจับเพศชาย
ตัวกรอง OBD2 หญิงมี KET ทอร์มิเนลที่ทําให้ OBD2 ตัวกรอง หญิงทนทานมากขึ้น
การมอบหมาย Pin หรือ Pin Out
โดยทั่วไป การมอบหมาย Pin หรือ Pin Out จะเป็นอย่างนี้ (4 Pin จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง | J1939 เพศชาย |
| 5 | ดิน | A | A |
| 16 | แบตเตอรี่ | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
บางครั้งการมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้ (6 pin)จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง | J1939 เพศชาย |
| 5 | ดิน | A | A |
| 16 | แบตเตอรี่ | B | B |
| 6 | J1939, CAN-H | C | C |
| 14 | J1939, CAN-L | D | D |
| 2 | J1708-H | F | F |
| 10 | J1708-L | G | G |
สาย 6 สายยังมีสายสําหรับสาย J1708 หากคุณไม่ต้องการสาย J1708ดีกว่าจะไม่เชื่อมต่อพวกเขา เพราะบางครั้งสายที่เพิ่มขึ้นสามารถขัดขวางการทํางานของเครื่องติดตาม GPS บาง.
การมอบหมาย Pin หรือ Pin Out ก็สามารถปรับเปลี่ยนได้ตามความต้องการของคุณ
การใช้งาน
นี่คือสายระหว่าง J1939 กลม Deutsch 9 ปินสับเพศหญิง, J1939 Deutsch 9 ปินเพศชายเครื่องเชื่อมและ เครื่องเชื่อมแบบ OBD2 16 ปิน (ด้านตัวผู้หญิงของรถยนต์ - คู่กับ เครื่องเชื่อมทดสอบ OBD2) เส้นทางข้อมูล J1939 +/- เชื่อมต่อกับสาย CAN +/-และสายไฟฟ้าและสายพื้นดินก็เชื่อมต่อกันด้วย.
การใช้งานทั่วไปคือการเชื่อมต่ออุปกรณ์เทเลเมติกหรือบริหารตัวกลาง เช่นGPS Trackers และ ELDs ไปยังรถที่มี 9-pin รอบ Deutsch เครื่องเชื่อม
คาเบลนี้ยังจะทําให้อุปกรณ์ตรวจสอบ OBD2 หรือสแกนเนอร์ (มีโปรแกรมที่เหมาะสม) สามารถเชื่อมต่อกับตัวเชื่อม J1939 แบบกลมจําไว้ว่าซอฟต์แวร์และเครื่องสแกน OBD2 ส่วนใหญ่ใช้การอ่าน PID, ซึ่งเป็นปารามิเตอร์เดียว. J1939 เป็นโปรโตคอลที่ใช้ PGN ซึ่งแต่ละ PGN มีปารามิเตอร์หลายตัว. เครื่องมือสแกนของคุณต้องสามารถจัดการกับ PGN หากมันจะทํางานกับเคเบิลนี้
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา J1939, OBD2 หรือ J1708 สายเคเบิล, เครื่องปรับเปลี่ยนหรือเครื่องเชื่อมในเว็บไซต์ของเราแอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีรูป, กรุณาแนบมันในคําสอบถาม)J1939, OBD2 หรือ J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมสําหรับคุณ
