รายละเอียดสินค้า:
การชำระเงิน:
|
| ลวด: | 20AWG ทองแดงบริสุทธิ์ | การกำหนดพินหรือปักหมุดออก: | ปรับแต่ง |
|---|---|---|---|
| j1939 ที่รองรับชาย: | เทียบเท่ากับ Deutsch HD10-9-1939P-P080 | ประเภทของปลั๊กชาย j1939: | ประเภทที่ 2 |
| การทดสอบ: | การทดสอบแบบเปิด สั้น และพลาด 100% | การทดสอบแรงดันไฟฟ้า: | DC300V 5M โอห์ม/10ms |
| เน้น: | 9 ขาไปยัง OBDII,J1939 ชายกับชาย OBD2,9 ขา deutsch J1939 ชายไปยังสายเคเบิลชาย obd |
||

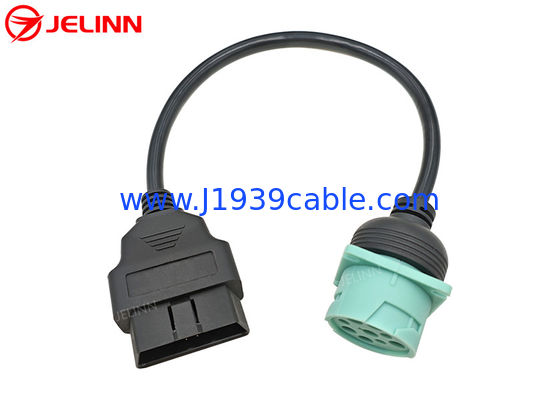

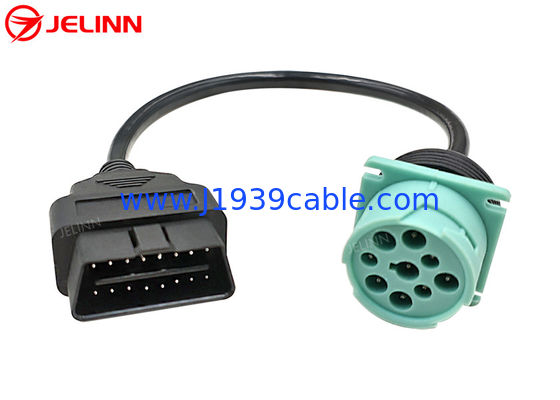

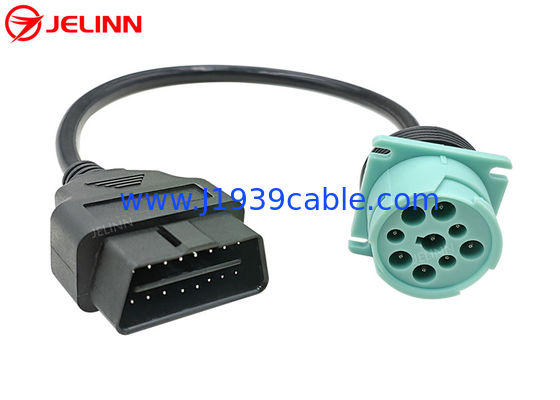

สีเขียว Deutsch 9 Pin J1939 ชายต่อ J1962 OBD2 OBDII 16 Pin ชายเคเบิล
รายละเอียด
| เครื่องเชื่อม 9 ปิน J1939 ชาย | เทียบเท่าของ Deutsch HD10-9-1939P-P080 |
| ประเภทของพัสดุ 9 ปิน J1939 ชาย | ประเภท 2 |
| สีของ 9-Pin J1939 ชายปั๊ก | สีเขียว |
| สาย | 20AWG ทองแดงบริสุทธิ์ |
| วัสดุ9-ปินJ1939 ชุดเพศชาย | PA66 + สายแก้ว |
| วัสดุของเครื่อง OBD2 | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ปิ้นหรือเทอร์มิเนล | ทองแดง โนเคิลหรือทองคํา |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและผิดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |
เราทําแบบพลาสติกของสายประสาน, ซ็อต, พล็อกและภาชนะ. 20AWG สายคุณภาพทองแดงบริสุทธิ์ถูกใช้ในการผลิตสายเหล่านี้.เราสามารถผลิตสายไฟฟ้าที่มีความเชื่อมต่อที่ดีและทนทานได้เสมอ.
ปลายของ Deutsch 9-Pin J1939 เครื่องเชื่อมชายสามารถ overmolded หรือไม่, ตามความต้องการของคุณ.ราคาอาจต่ํากว่า เพราะค่าวัสดุและค่าแรงงานถูกประหยัด.
รายการDeutsch 9 ปินเครื่องเชื่อมตัวผู้ในสายนี้เป็นสายประเภทที่ 2ดังนั้น Pin F ของมันมีกว้างเล็กกว่า Pin C และ Pin J
การมอบหมาย Pin หรือ Pin Out
โดยทั่วไป การมอบปินหรือ pin out จะเป็นแบบนี้ (4 ปินเชื่อม):
| OBD2 เพศชาย | สัญญาณ | 9-Pin J1939 เพศชาย |
| 4 หรือ 5 | ดิน | A |
| 16 | แบตเตอรี่ | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
บางครั้งการมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้ (6 pin)ติดต่อ):
| OBD2 เพศชาย | สัญญาณ | 9-Pin J1939 เพศชาย |
| 4 หรือ 5 | ดิน | A |
| 16 | แบตเตอรี่ | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
The pin assignment or pin out can also be customized according to your needs. การมอบหมาย Pin หรือ Pin Out ก็สามารถปรับแต่งได้ตามความต้องการของคุณถ้ามันไม่จําเป็นต้องเชื่อมต่อปินเพิ่มเติม เราขอแนะนําว่าเราแค่เชื่อมต่อปินที่จําเป็นที่คุณต้องการราคาของสายไฟฟ้าจะสูงขึ้น เพราะวัสดุและค่าแรงงานจะสูงขึ้น.
การใช้งาน
This cable will connect the 8 or 9 Pin type 2 devices such as ELDs (Electronic Logging Devices) to the 16 Pin OBD2 style diagnostic port found on Volvo and Mack trucks post 2013 that have the OBD-II 16 pin port in dash.
ถ้าคุณมีอุปกรณ์ที่ออกแบบมาเพื่อเชื่อมต่อ ช่องทางการวินิจฉัยสีเขียว 9 ปินบนรถบรรทุกหนักสายไฟนี้จะทํางานให้คุณเชื่อมต่ออุปกรณ์ที่ 16 ปิน OBD2 ประเภทเชื่อมพบใน 2013 และรถบรรทุก Volvo และ Mack ใหม่.
คุณสามารถเชื่อมต่อ 16 ปิน OBD2 ชายพล็อกของสายนี้ในรถบรรทุกของคุณ 16 ปิน การวินิจฉัยพอร์ต ปินสีเขียว 9 ในปลายอื่น ๆ แล้วจะยอมรับ ELDs บางที่มีรอบ 8 หรือ 9 ตําแหน่งพล็อก
This adapter cable also allows a J1939 Scan Tool (a scanner designed to plug into the round J1939 9-pin Deutch connector on a vehicle) to be used with a J1939 equipped vehicle that uses a standard OBD2 style connector.
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา J1939, OBD2 หรือ J1708 สายเคเบิล, เครื่องปรับเปลี่ยนหรือเครื่องเชื่อมในเว็บไซต์ของเราแอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีรูป, กรุณาแนบมันในคําสอบถาม)J1939, OBD2 หรือ J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมสําหรับคุณ
