รายละเอียดสินค้า:
การชำระเงิน:
|
| ลวด: | 20AWG ทองแดงบริสุทธิ์ | การกำหนดพินหรือปักหมุดออก: | ปรับแต่ง |
|---|---|---|---|
| ปลั๊กหญิง j1939: | เทียบเท่ากับ Deutsch HD16-9-1939S-P080 | ประเภทปลั๊กตัวเมีย J1939: | ประเภทที่ 2 |
| สีของปลั๊กหญิง j1939: | สีเขียว | อุณหภูมิการทํางาน: | −25 ℃ ~ +85 ℃ |
| เน้น: | Deutsch J1939 ถึงสาย OBDII,สาย J1939 ตัวเมียกับสาย OBD2 ตัวเมีย,สายเคเบิลตัวเมีย 9 พินสำหรับตัวเมีย OBD2 |
||

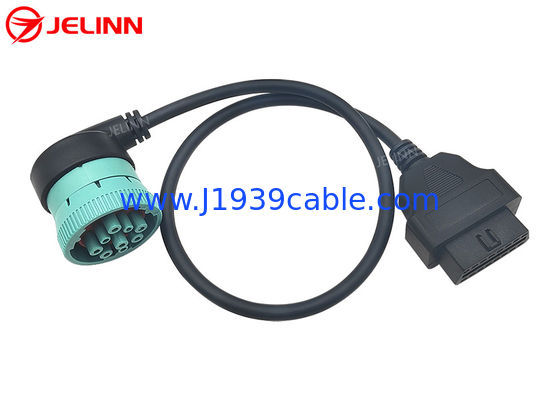

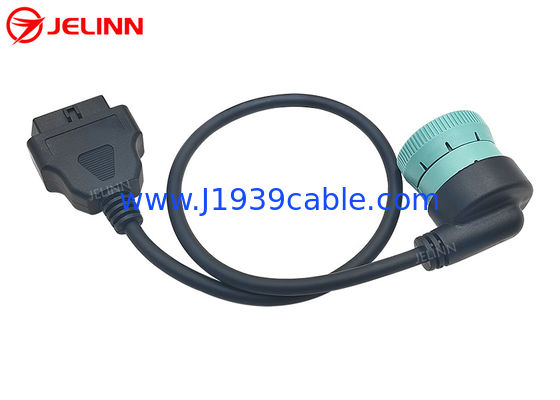

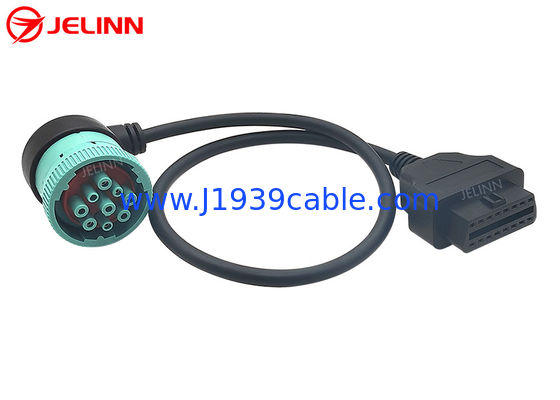

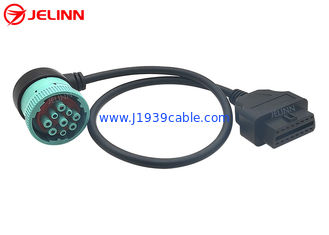

มุมขวา สีเขียว J1939 Deutsch 9-Pin หญิงไป J1962 OBD2 16 Pin หญิงสาย
รายละเอียด
| J1939 ปั๊มหญิง | เทียบเท่าของ Deutsch HD16-9-1939S-P080 |
| ประเภทของ J1939 โป๊กเพศหญิง | ประเภท 2 |
| สีของ J1939 ปุ่มหญิง | สีเขียว |
| สาย | 20AWG ทองแดงบริสุทธิ์ |
| วัสดุของ J1939 plug | PA66 + สายแก้ว |
| วัสดุของปั๊ก OBD2 OBDII | PA66 |
| การมอบหมาย Pin หรือ Pin Out | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ปิ้นหรือเทอร์มิเนล | ทองแดง โนเคิลหรือทองคํา |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและผิดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |
J1939Deutsch 9-Pinหมัดเพศหญิงเป็นสีเขียวจุดปลายของ J1939 โซค็อตเพศหญิงเป็นมุมขวา 90 องศา ซึ่งสามารถช่วยประหยัดพื้นที่บางส่วนเมื่อเชื่อมต่อและติดตั้งอุปกรณ์เทเลมาติก
J1939Deutsch 9 ปินเครื่องเชื่อมตัวหญิงเป็นชนิดที่ 2 ดังนั้น Pin F ของมันมีกว้างเล็กกว่า Pin C และ J. Type 2 J1939Deutsch 9 ปินปั๊มเพศหญิงสามารถเข้ากับประเภท 1 หรือประเภท 2 J1939Deutsch 9 ปินชายพัสดุ
การมอบหมาย Pin หรือ Pin Out
โดยทั่วไป การมอบหมาย Pin หรือ Pin Out จะเป็นเช่นนี้ (4 pin จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง |
| 5 | ดิน | A |
| 16 | แบตเตอรี่ | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
บางครั้งการมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้ (6 pin)จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง |
| 5 | ดิน | A |
| 16 | แบตเตอรี่ | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
บางครั้งการมอบหมาย pin หรือ pin out ก็สามารถเป็นแบบนี้ได้ (6 pin)จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง |
| 5 | ดิน | A |
| 16 | แบตเตอรี่ | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
สาย 6 สายยังมีสายสําหรับสาย J1708 หากคุณไม่ต้องการสาย J1708ดีกว่าจะไม่เชื่อมต่อพวกเขา เพราะบางครั้งสายที่เพิ่มขึ้นสามารถขัดขวางการทํางานของเครื่องติดตาม GPS บาง.
การมอบหมาย Pin หรือ Pin Out ก็สามารถปรับเปลี่ยนได้ตามความต้องการของคุณ
การใช้งาน
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)สายข้อมูล J1939 +/- เชื่อมต่อกับสาย CAN +/- และสายไฟฟ้าและสายพื้นที่ก็เชื่อมต่อด้วย
การใช้งานทั่วไปคือการเชื่อมต่ออุปกรณ์เทเลเมติก การจัดการยานพาหนะหรืออุปกรณ์ขนส่ง เช่นGPS Tracker สําหรับรถพาณิชย์ภาระหนักที่มีเครื่องเชื่อม Deutsch กลม 9 ปิน สายไฟฟ้าเชื่อมต่ออย่างเหมาะสมเพื่อให้พลังงานให้กับเครื่องติดตาม
สายเคเบิลนี้ยังสามารถใช้เครื่องมือสแกน OBD2 หรือเครื่องอ่านรหัสผิดพลาด(พร้อมกับโปรแกรมที่เหมาะสม) เพื่อเชื่อมต่อกับตัวเชื่อม J1939 รอบ. จงจําไว้ว่าโปรแกรมและเครื่องสแกน OBD2 ส่วนใหญ่ใช้การอ่าน PID ซึ่งเป็นปารามิเตอร์เดียวJ1939 เป็นโปรโตคอลที่ใช้ PGN, โดยที่แต่ละ PGN มีปารามิเตอร์หลายตัว อุปกรณ์สแกนของคุณต้องสามารถจัดการกับ PGN หากมันจะทํางานกับเคเบิลนี้
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา J1939, OBD2 หรือ J1708 สายเคเบิล, เครื่องปรับเปลี่ยนหรือเครื่องเชื่อมในเว็บไซต์ของเราแอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีรูป, กรุณาแนบมันในคําสอบถาม)J1939, OBD2 หรือ J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมสําหรับคุณ
