รายละเอียดสินค้า:
การชำระเงิน:
|
| ขั้วต่อตัวผู้ RP1226: | เทียบเท่ากับ Aptiv 54201416 | ลวด: | 20AWG ทองแดงบริสุทธิ์ |
|---|---|---|---|
| J1939 เต้ารับหญิง: | เทียบเท่ากับ Deutsch HD10-9-1939P | ประเภทปลั๊กตัวเมีย J1939: | พิมพ์ครั้งที่ 1 |
| การทดสอบ: | การทดสอบแบบเปิด สั้น และพลาด 100% | หมุดหรือขั้ว: | ทองแดงชุบนิเกิลหรือชุบทอง |
| เน้น: | สายเคเบิล RP1226,rp1226 ถึง obd2,14 pin rp1226 เพศชายไป OBD2 |
||

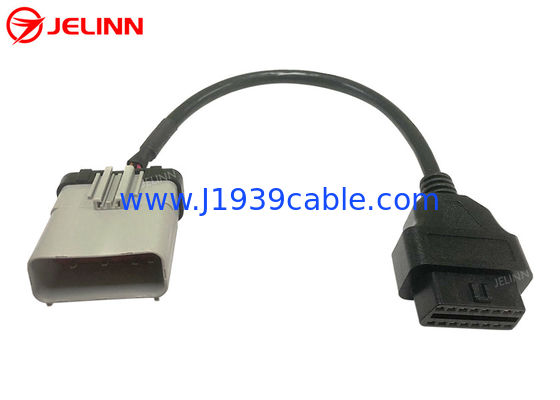

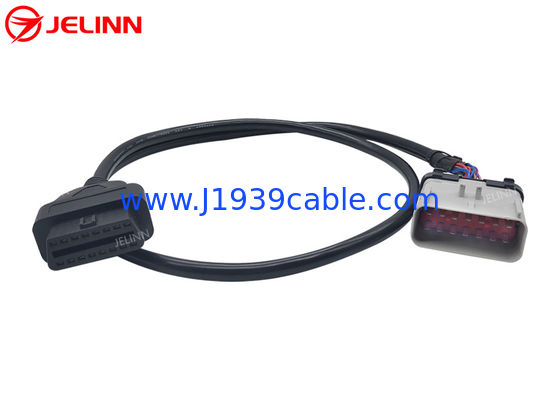

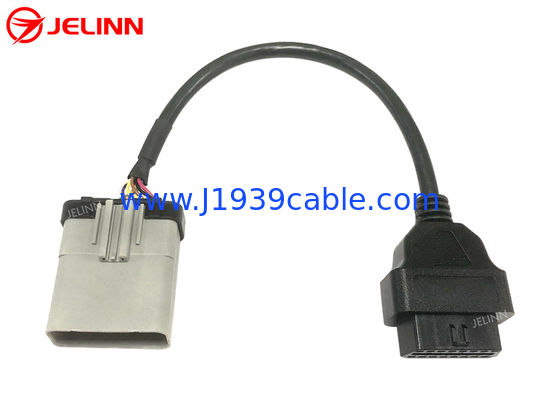

14 ปิน RP1226 สายด่วนเพศชายไปยัง OBD2 J1962 สายด่วนเพศหญิงสําหรับ 2019 และรถบรรทุกหนักใหม่
ในอเมริกาเหนือ
รายละเอียด
| เครื่องเชื่อม RP1226 ชาย | เท่ากับ Aptiv 54201416 |
| เครื่องเชื่อมสตรี 9 ปิน J1939 | เท่าของ Deutsch HD10-9-1939P |
| ประเภทของ 9-Pin J1939 สับเพาะหญิง | ประเภท 1 |
| สีของ 9-Pin J1939 สับเพาะหญิง | สีดํา |
| สาย | 20AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม RP1226 ตัวผู้ | PA66 + สายแก้ว |
| วัสดุ9-ปินJ1939 ปั๊มหญิง | PA66 + สายแก้ว |
| ปิโนออท (แผนภูมิสายไฟ) | ปรับแต่ง |
| ความยาวของสาย | ปรับแต่ง |
| ปิ้นหรือเทอร์มิเนล | ทองแดงเคลือบไนเคิลหรือเคลือบทองคํา |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| การทดสอบ | การทดสอบเปิด, สั้นและผิดสาย 100% |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การรับประกัน | 1 ปี |
ปิโนออท (แผนภูมิสายไฟ)
โดยทั่วไป, pinout (แผนภูมิสายไฟ) สามารถเป็นดังต่อไปนี้
มีสี่ปินของแต่ละตัวเชื่อม มีสี่สายของ 20AWG ในเคเบิล
| RP1226 เพศชาย | สัญญาณ | 9-Pin J1939 หญิง |
| 8 | ดิน | A |
| 1 | พลังงานของแบตเตอรี่ | B |
| 2 | J1939 สูง S-CAN | C |
| 9 | J1939S-CAN ต่ํา | D |
บางครั้งปิโนออท (แผนภูมิสายไฟ) สามารถก็เหมือนที่อยู่ข้างล่าง
มี 6 ปินของแต่ละตัวเชื่อม มีสาย 6 สาย 20AWG ในสาย
| RP1226 เพศชาย | สัญญาณ | 9-Pin J1939 หญิง |
| 8 | ดิน | A |
| 1 | แบตเตอรี่ | B |
| 2 | J1939 สูง S-CAN | C |
| 9 | J1939S-CAN ต่ํา | D |
| 6 | J1708 สูง CAN | F |
| 13 | J1708 CANต่ํา | G |
พินออท (แผนภูมิการเชื่อมต่อ)สามารถปรับแต่งได้ตามความต้องการของลูกค้า
การใช้งาน
ตาม TMC (คณะกรรมการเทคโนโลยีและการบํารุงรักษาของ ATA) แนะนําการปฏิบัติ RP1226 การมาตรฐานข้อความ บางคัน 2019 และรถบรรทุกหนักใหม่ ๆ เช่น Kenworth, Peterbilt, Volvo,แมคและฟรีไลน์เนอร์ในอเมริกาเหนือได้รับการออกอํานวยความสะดวกด้วย Connector อะเซสเซอรี่ในห้องนั่งรถด้านข้างของผู้ขับเจ้าของรถยนต์สามารถตรวจสอบคู่มือการสร้างร่างกาย สําหรับข้อมูลเพิ่มเติม
อุปกรณ์ ELD (Electronic Logging Devices) อุปกรณ์เทเลม่าติกส์ หรืออุปกรณ์ในตลาดหลังการจําหน่ายอื่นๆ ที่ต้องการข้อมูลจาก J1939, CAN หรือ J1708 ควรเชื่อมต่อกับ Connector ของ RP1226การเชื่อมต่ออาจไม่ได้รับการรับประกัน.
หากอุปกรณ์ที่มีพอร์ต J1939 9 ปินจําเป็นต้องเชื่อมต่อกับรถบรรทุกที่ติดตั้งเครื่องเชื่อม RP1226 14 ปิน
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา J1939, RP1226, OBD2 หรือ J1708 สายเคเบิล, แอดพตเตอร์หรือสายเชื่อมในเว็บไซต์ของเรา, รู้สึกอิสระที่จะบอกเราสิ่งที่ J1939, RP1226,แอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีรูป, กรุณาแนบมันในคําสอบถาม)J1939 RP1226, OBD2 หรือ J1708 สายเคเบิล, ตัวปรับหรือเครื่องเชื่อมสําหรับคุณ
