รายละเอียดสินค้า:
การชำระเงิน:
|
| ซ็อกเก็ตหญิง J1939: | เทียบเท่ากับ Deutsch HD16-9-1939S-P080 | ประเภทของซ็อกเก็ตหญิง J1939: | ประเภทที่ 2 |
|---|---|---|---|
| ลวด: | 20AWG ทองแดงบริสุทธิ์ | อุณหภูมิการทํางาน: | −25 ℃ ~ +85 ℃ |
| หมุดหรือขั้ว: | ทองแดง โนเคิลหรือทองคํา | ความต้านทานของฉนวน: | 5M โอม นาที |
| เน้น: | PT30,สายไฟฟ้า 9 ปิน,pt 30 อุปกรณ์บันทึกระบบอิเล็กทรอนิกส์ |
||

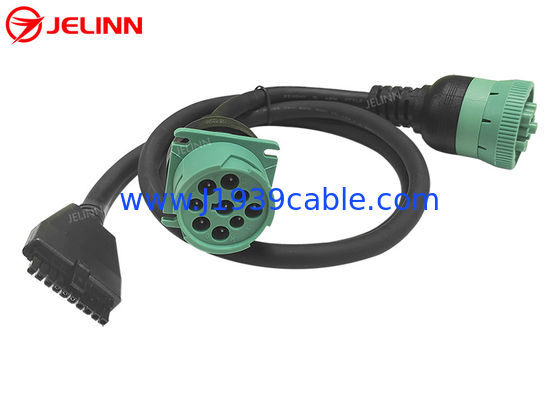

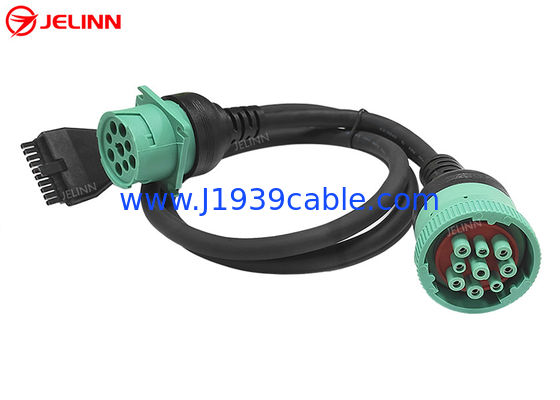

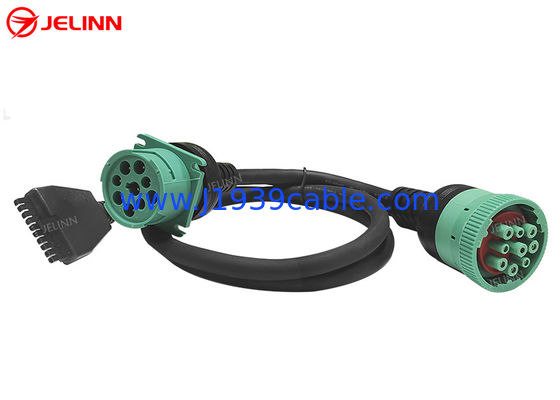

PT30 ELD 9 Pin J1939 สปลิเตอร์ Y คาเบลสําหรับ PT 30 อิเล็กทรอนิกส์เครื่องบันทึก
รถบรรทุกในอเมริกาเหนือ
รายละเอียด
| J1939 โซกิตหญิง | เทียบเท่าของ Deutsch HD16-9-1939S-P080 |
| ประเภทของซอคเก็ตหญิง J1939 | ประเภท 2 |
| สีของ J1939 หญิงซ็อต | สีเขียว |
| สาย | 20AWG ทองแดงบริสุทธิ์ |
| วัสดุของเครื่องเชื่อม OBD2 OBDII | PA66 |
| วัสดุของ J1939 โซกิตเพศหญิง | PA66+ สายแก้ว |
| ความยาวของสาย | ปรับแต่ง |
| การมอบ Pin หรือ Pin Out | ปรับแต่ง |
| ปิ้นหรือเทอร์มิเนล | ทองแดง โนเคิลหรือทองคํา |
| ความต้านทานต่อการสัมผัส | ขนาด 3 โอมสูงสุด |
| ความต้านทานต่อการปิด | 5M โอม นาที |
| อุณหภูมิการทํางาน | -25°C ~ +85°C |
| ความดันการทดสอบ | DC300V 5M ohm/10ms |
| การทดสอบ | การทดสอบเปิด, สั้นและผิดสาย 100% |
| การรับประกัน | 12 เดือน |
J1939Deutsch 9-Pinโซกิตเพศหญิงเป็นสีเขียว การฉีด PVC overmolded ในปลาย J1939Deutsch 9-Pinโซกิตหญิงเป็นมุมขวา 90 องศา
รายการDeutsch 9 ปินซอคเกตเพศหญิงเป็นชนิดที่ 2 ดังนั้น Pin F ของมันมีกว้างเล็กกว่า Pin C และ Pin J. ซอคเกตเพศหญิงชนิดที่ 2 J1939 สามารถใส่เข้าไปในตัวรับเพศชายชนิดที่ 1 หรือชนิดที่ 2 J1939
เครื่องเชื่อม OBD2 เพศหญิงมีปลาย KET ทําให้เครื่องเชื่อม OBD2 เพศหญิงทนทานมากขึ้น
การมอบหมาย Pin หรือ Pin Out
โดยทั่วไป การจัดสรรปินหรือ pinout จะเป็นเช่นนี้ (4 ปินที่จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง |
| 4 หรือ 5 | ดิน | A |
| 16 | แบตเตอรี่ | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
บางครั้งการมอบหมาย pin หรือ pinout ก็สามารถเป็นแบบนี้ได้ (6 pin)จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง |
| 4 หรือ 5 | ดิน | A |
| 16 | แบตเตอรี่ | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 12 | J1708-H | F |
| 13 | J1708-L | G |
บางครั้งการมอบหมาย pin หรือ pinout ก็สามารถเป็นแบบนี้ได้ (6 pin)จะเชื่อมต่อ):
| OBD2 หญิง | สัญญาณ | J1939 หญิง |
| 4 หรือ 5 | ดิน | A |
| 16 | แบตเตอรี่ | B |
| 6 | J1939, CAN-H | C |
| 14 | J1939, CAN-L | D |
| 2 | J1708-H | F |
| 10 | J1708-L | G |
สาย 6 สายยังมีสายสําหรับสาย J1708 หากคุณไม่ต้องการสาย J1708ดีกว่าจะไม่เชื่อมต่อพวกเขา เพราะบางครั้งสายที่เพิ่มขึ้นสามารถขัดขวางการทํางานของเครื่องติดตาม GPS บาง.
การมอบหมาย Pin หรือ pinout ก็สามารถปรับเปลี่ยนได้ตามความต้องการของคุณ
การใช้งาน
This is a cable between the J1939 round Deutsch 9-pin connector (test equipment side - mates to the J1939 vehicle) and an OBD2 style 16-pin connector (female vehicle side - mates with an OBD2 test connector)สายข้อมูล J1939 +/- เชื่อมต่อกับสาย CAN +/- และสายไฟฟ้าและสายพื้นที่ก็เชื่อมต่อด้วย
การใช้งานทั่วไปคือการเชื่อมต่ออุปกรณ์เทเลเมติก การจัดการยานพาหนะหรือเทคโนโลยีรถบรรทุก เช่นGPS Tracker สําหรับรถพาณิชย์ภาระหนักที่มีเครื่องเชื่อม Deutsch กลม 9 ปิน สายไฟฟ้าเชื่อมต่ออย่างเหมาะสมเพื่อให้พลังงานให้กับเครื่องติดตาม
สายเคเบิลนี้ยังสามารถใช้เครื่องมือสแกน OBD2 หรือเครื่องอ่านรหัสผิดพลาด(พร้อมกับโปรแกรมที่เหมาะสม) เพื่อเชื่อมต่อกับตัวเชื่อม J1939 รอบ. จงจําไว้ว่าโปรแกรมและเครื่องสแกน OBD2 ส่วนใหญ่ใช้การอ่าน PID ซึ่งเป็นปารามิเตอร์เดียวJ1939 เป็นโปรโตคอลที่ใช้ PGN, โดยที่แต่ละ PGN มีปารามิเตอร์หลายตัว อุปกรณ์สแกนของคุณต้องสามารถจัดการกับ PGN หากมันจะทํางานกับเคเบิลนี้
การส่งข้อสอบ
หากคุณยังไม่ได้พบหรือไม่มีเวลาที่จะมองหา J1939, OBD2 หรือ J1708 สายเคเบิล, เครื่องปรับเปลี่ยนหรือเครื่องเชื่อมในเว็บไซต์ของเราแอดป์เตอร์หรือเครื่องเชื่อมที่คุณต้องการโดยการส่งข้อสอบ(ถ้าคุณมีรูป, กรุณาแนบมันในคําสอบถาม)J1939, OBD2 หรือ J1708 สายเคเบิล, แอดป์เตอร์หรือเครื่องเชื่อมสําหรับคุณ
