รายละเอียดสินค้า:
การชำระเงิน:
|
| Pins or terminals: | copper, nickel-plated or gold-plated | รูปร่างของสายเคเบิล: | ริบบิ้นแบน |
|---|---|---|---|
| Insulation Resistance: | 5M ohm min. | Wire: | 26AWG, pure copper |
| เน้น: | สายแบน OBDII,สายแบนมุมขวา j1962,สายแบน obd2 ตัวผู้ถึงตัวเมีย |
||

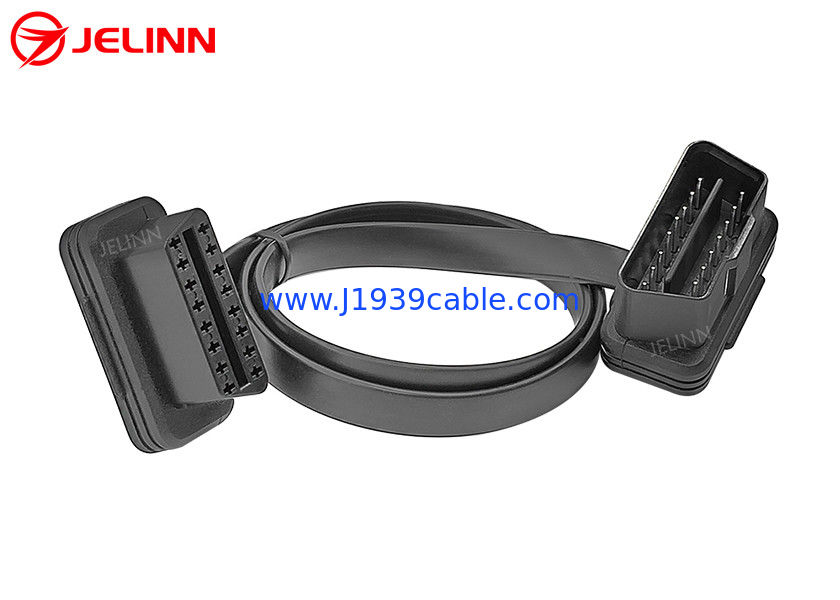

OBD2 OBDII 16-หมุด J1962 สายเคเบิลแบบแบนส่วนต่อขยายชาย - หญิง
ข้อมูลจำเพาะ
| ปลั๊กตัวผู้ OBD2 | มาตรฐาน |
| Overmold ของปลั๊กตัวผู้ OBD2 | ดีไซน์เพรียวบางมุมฉาก 90 องศา |
| ขั้วต่อตัวเมีย OBD2 | มาตรฐาน |
| Overmold ของขั้วต่อตัวเมีย OBD2 | ดีไซน์เพรียวบางมุมฉาก 90 องศา |
| วัสดุของชิ้นส่วนที่ทับซ้อนกัน | พีวีซี |
| รูปร่างของสาย | แบนบาง |
| ลวด | 26AWG ทองแดงบริสุทธิ์ |
| วัสดุของขั้วต่อตัวผู้และตัวเมีย OBD2 | PA66 |
| ปักหมุดหรือปักหมุด | กำหนดเอง |
| ความยาวสายเคเบิล | กำหนดเอง |
| หมุดของปลั๊กตัวผู้ OBD2 | ทองแดง ชุบนิกเกิล หรือชุบทอง |
| ขั้วต่อของขั้วต่อตัวเมีย OBD2 | ทองแดง ชุบนิกเกิล หรือชุบทอง |
| ต้านทานการติดต่อ | สูงสุด 3 โอห์ม |
| ความต้านทานของฉนวน | 5M โอห์มขั้นต่ำ |
| อุณหภูมิในการทำงาน | −25℃ ~ +85℃ |
| การทดสอบ | การทดสอบแบบเปิด 100% แบบสั้นและแบบผิดสาย |
| แรงดันทดสอบ | DC300V 5M โอห์ม/10ms |
| การรับประกัน | 1 ปี |
เราทำแม่พิมพ์พลาสติกของตัวเชื่อมต่อและปลั๊ก OBD2 OBDII OBDใช้ลวดทองแดงบริสุทธิ์คุณภาพ 24AWG หรือ 26AWG ในการผลิตสายเคเบิลเหล่านี้เราสามารถสร้างสายเคเบิลที่มีการเชื่อมต่อและความทนทานที่ยอดเยี่ยมเสมอ
เราสามารถสร้าง overmolds ที่แตกต่างกันสำหรับส่วนปลายของตัวเชื่อมต่อ OBD2 OBDII ตัวเมียและตัวผู้ถ้าคุณไม่ชอบ overmolds ที่ปลายของตัวเชื่อมต่อ OBD2 OBDII ตัวเมียและตัวผู้ตามที่แสดงในรูปภาพหรือคุณต้องการ overmold ของคุณเองพร้อมโลโก้ บริษัท ของคุณหรือคุณมีข้อกำหนดการใช้งานพิเศษเราสามารถและเรามีความสามารถ เพื่อสร้างแม่พิมพ์ใหม่ให้กับคุณโดยมีค่าใช้จ่ายที่สมเหตุสมผลยิ่งไปกว่านั้น เรายังสามารถทำให้มันฟรีได้ตราบใดที่ปริมาณการสั่งซื้อ 5,000 ชิ้นขึ้นไป
ปักหมุดหรือปักหมุด
การกำหนดพินหรือพินออกอาจเป็นดังนี้:
| ปลั๊กตัวผู้ OBD2 | ขั้วต่อตัวเมีย OBD2 |
| 2 | 2 |
| 4+5 | 4+5 |
| 6 | 6 |
| 7 | 7 |
| 10 | 10 |
| 14 | 14 |
| 15 | 15 |
| 16 | 16 |
สำหรับพินนี้พิน 4 และพิน 5 ของตัวเชื่อมต่อตัวผู้และตัวเมีย OBD2 OBDII นั้นเชื่อมต่อกันด้วยสายสั้นสายสีดำในสายเคเบิลหลักเชื่อมต่อกับพิน 4 หรือพิน 5 มีสายไฟ 9 พิน แต่มีสายไฟ 26AWG 8 เส้นในสายเคเบิลหลัก
การกำหนดพินหรือพินออกอาจเป็นดังนี้:
| ปลั๊กตัวผู้ OBD2 | ขั้วต่อตัวเมีย OBD2 |
| 1 | 1 |
| 2 | 2 |
| 3 | 3 |
| 4 | 4 |
| 5 | 5 |
| 6 | 6 |
| 7 | 7 |
| 8 | 8 |
| 9 | 9 |
| 10 | 10 |
| 11 | 11 |
| 12 | 12 |
| 13 | 13 |
| 14 | 14 |
| 15 | 15 |
| 16 | 16 |
สำหรับพินนี้ พินทั้งหมด 16 พินของตัวเชื่อมต่อตัวผู้และตัวเมียของ OBD2 นั้นต่อสาย ดังนั้นจึงมีสายไฟ 26AWG จำนวน 16 เส้นในสายเคเบิลหลัก
การกำหนดพินหรือพินออกสามารถปรับแต่งได้ตามความต้องการของคุณหากไม่ต้องการพินเพิ่มเติม เราขอแนะนำให้คุณเชื่อมต่อพินที่จำเป็นและราคาก็อาจต่ำลงได้ เนื่องจากวัตถุดิบและค่าแรงถูกลง
แอปพลิเคชัน
สายเคเบิลต่อขยายชายกับหญิง OBD2 นี้ใช้สำหรับเชื่อมต่อ telematics, อุปกรณ์ IoV, อุปกรณ์การจัดการยานพาหนะ, ตัวติดตาม GPS OBD2, เครื่องมือการเขียนโปรแกรม OBD2 CAN, เครื่องมือปรับแต่ง ECU หรือเครื่องมือปรับแต่งประสิทธิภาพของรถยนต์ไปยังพอร์ตหญิง 16 พิน OBD2 ของยานพาหนะ
ในรถยนต์บางคัน พอร์ตการวินิจฉัยหญิงของ OBD2 OBDII มีฝาปิดอยู่หากคุณต้องการเชื่อมต่อและติดตั้งอุปกรณ์เทเลเมติกส์หรือ IoV ของ OBD2 เข้ากับพอร์ตการวินิจฉัยหญิงของ OBD2 OBDII ในรถยนต์เหล่านี้ สายเคเบิลนี้เหมาะสำหรับแอปพลิเคชันนี้ส่วนการฉีดพลาสติกแบบ overmolded ที่ปลายขั้วต่อตัวเมียและตัวผู้ของ OBD2 OBDII 16 พินทำให้สายเคเบิลออกมาที่มุมฉาก 90 องศาโอเวอร์โมลด์มีการออกแบบที่บางเฉียบและสายเคเบิลแบนและบางคุณสมบัติเหล่านี้ทำให้ง่ายต่อการเชื่อมต่อและติดตั้งอุปกรณ์เทเลเมติกส์หรืออุปกรณ์ IoV ของ OBD2 เข้ากับพอร์ตการวินิจฉัยหญิงของ OBD2 OBDII ในรถยนต์เหล่านี้ยิ่งกว่านั้น เรายังสามารถสร้าง overmold ซึ่งทำให้ความหนารวมของปลั๊กตัวผู้ OBD2 (เรามีปลั๊กตัวผู้ OBD2 ที่บางมาก ปลั๊กตัวผู้ OBD2 ที่บางที่สุดและมาตรฐานในโลก) หลังจากทำการทับเพียง 19 มม.ปลั๊กตัวผู้ OBD2 ขนาด 19 มม. หลังจากการโอเวอร์โมลด์สามารถเสียบเข้ากับพอร์ตการวินิจฉัยหญิง OBD2 OBDII ในรถยนต์ส่วนใหญ่รวมถึง Volkswagen Caddy
สายเคเบิลนี้ยังสามารถเชื่อมต่ออุปกรณ์วินิจฉัยหรือสแกนเนอร์ OBD2 หรือ เครื่องอ่านรหัสความผิดปกติ (ด้วยซอฟต์แวร์ที่เหมาะสม) ถึง พอร์ตหญิง OBD2 ในรถยนต์ ส่วนใหญ่เพื่อการวินิจฉัย
ส่งคำถาม
หากคุณไม่พบหรือไม่มีเวลาค้นหาสายเคเบิลอะแดปเตอร์หรือตัวเชื่อมต่อ OBD2, 9-Pin J1939 หรือ 6-Pin J1708 ในเว็บไซต์ของเรา โปรดแจ้งให้เราทราบว่า OBD2, 9-Pin J1939 หรือ สายเคเบิล อะแดปเตอร์ หรือตัวเชื่อมต่อ 6 ขา J1708 ที่คุณต้องการโดย ส่งคำถาม(ถ้ามีรูปกรุณาแนบมาในแบบสอบถาม)นอกจากนี้เรายังสามารถปรับแต่ง OBD2, 9-หมุด J1939 หรือสายเคเบิล อะแดปเตอร์ หรือขั้วต่อ 6 ขา J1708 สำหรับคุณ
